همه چیز درباره سیکل تبرید: از اصول اولیه تا کاربردهای مدرن
سیکل تبرید قلب تپنده سیستمهای خنککننده از یخچال خانگی تا تهویه مطبوع صنعتی است. در این مقاله جامع، اجزاء، انواع، کارکرد و معادلات حاکم بر این چرخه حیاتی را به زبان ساده بررسی میکنیم.
سیکل تبرید چیست و چرا اهمیت دارد؟
سیکل تبرید (Refrigeration Cycle) یک فرآیند ترمودینامیکی است که با جذب گرما از یک محیط با دمای پایین و دفع آن به محیطی با دمای بالاتر، اثر خنککنندگی ایجاد میکند. این اصل اساسی، پایه و اساس تمام سیستمهای سرمایشی و تهویه مطبوع است که زندگی مدرن را ممکن ساختهاند. از نگهداری مواد غذایی و داروها تا ایجاد آسایش حرارتی در ساختمانها و خنکسازی فرآیندهای صنعتی، همه و همه مدیون کارکرد دقیق و پیوسته سیکلهای تبرید هستند. درک این سیکل نه تنها برای مهندسان، بلکه برای مصرفکنندگان نیز مفید است تا با شناخت بهتر سیستم، انتخاب مناسبتری داشته و در نگهداری آن کوشا باشند.
اجزاء اصلی و عملکرد هر یک در سیکل تبرید

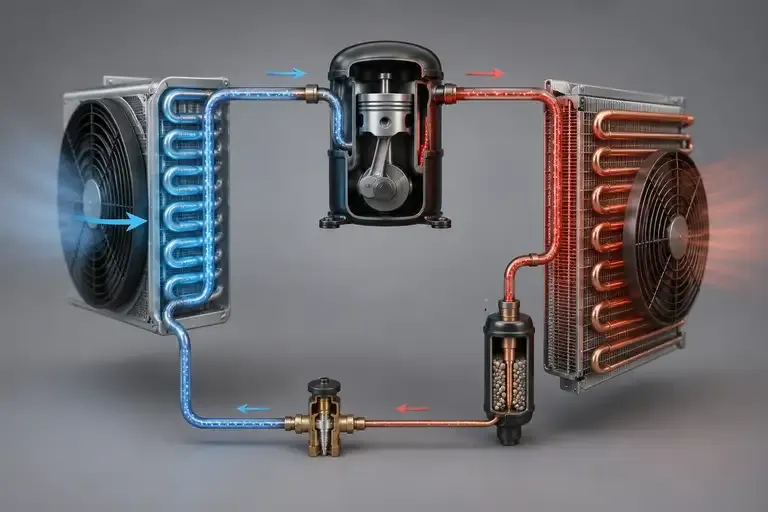

یک سیکل تبرید مکانیکی ساده (تراکمی-بخاری) عموماً از چهار جزء کلیدی تشکیل شده است که هر کدام وظیفهای حیاتی را بر عهده دارند.
کمپرسور: قلب سیستم
کمپرسور را میتوان موتور سیکل تبرید دانست. وظیفه اصلی آن، متراکم کردن گاز مبرد کمفشار و کمدما (بخار) و تبدیل آن به گازی با فشار و دمای بالا است. این افزایش فشار، دمای اشباع مبرد را بالا برده و امکان دفع گرما در کندانسور را فراهم میکند. کمپرسورها در انواع مختلفی مانند پیستونی، اسکرو، اسکرال و سانتریفیوژ ساخته میشوند که هر کدام برای ظرفیت و کاربرد خاصی مناسب هستند.
کندانسور: دفعکننده گرما
کندانسور یا چگالنده، مبدل حرارتی است که گاز داغ و پرفشار خروجی از کمپرسور را خنک کرده و آن را از حالت گاز به مایع تغییر فاز میدهد. در این مرحله، گرمای نهان تبخیر که قبلاً در اواپراتور جذب شده بود، به محیط اطراف (هوا یا آب) دفع میشود. کندانسورها میتوانند هواخنک (با فن) یا آبخنک باشند. عملکرد صحیح کندانسور و تمیز بودن سطح تبادل حرارت آن برای بازدهی کل سیستم ضروری است.
شیر انبساط: کاهشدهنده فشار
شیر انبساط (Expansion Valve) یا لوله مویین، نقطه جدایی بین سمت فشار بالا و فشار پایین سیکل است. وظیفه آن، کاهش ناگهانی فشار مبرد مایع خروجی از کندانسور است. این افت فشار، باعث کاهش شدید دمای اشباع مبرد میشود. در نتیجه، بخشی از مایع به سرعت تبخیر شده و مخلوطی از مایع و بخار با دمای بسیار پایین وارد اواپراتور میگردد. انواع متداول آن شامل شیر انبساط ترموستاتیک (TXV) و شیر انبساط الکترونیکی (EEV) است.
اواپراتور: جذبکننده گرما
اواپراتور یا تبخیرکننده، جایی است که اثر خنککنندگی مطلوب ایجاد میشود. در این مبدل حرارتی، مخلوط سرد مایع-بخار مبرد، گرمای محیطی که قرار است خنک شود (مانند هوای داخل یخچال یا اتاق) را جذب میکند. با جذب این گرما، مبرد مایع باقیمانده به طور کامل تبخیر شده و به صورت بخار اشباع یا داغتر به کمپرسور بازمیگردد و سیکل تکمیل میشود. سطح تماس اواپراتور باید تمیز و عاری از برفک باشد تا تبادل حرارت بهینه صورت پذیرد.
انواع سیکلهای تبرید و کاربرد آنها
با وجود اینکه سیکل تراکم بخار رایجترین نوع است، سیکلهای تبریدی دیگری نیز وجود دارند که هر کدام برای شرایط خاصی طراحی شدهاند.
سیکل تبرید تراکمی-بخاری (Vapor-Compression)
این سیکل، پرکاربردترین نوع در مصارف خانگی، تجاری و صنعتی است. همانطور که شرح داده شد، بر پایه چهار جزء اصلی کار میکند. مبردهایی مانند R-134a، R-410A و R-32 (با توجه به قوانین زیستمحیطی جدید) در این سیکل استفاده میشوند. کاربردها از یخچال و فریزر و کولر گازی تا سیستمهای تهویه مطبوع مرکزی و سردخانههای بزرگ را شامل میشود.
سیکل تبرید جذبی (Absorption)
در این سیکل، به جای کمپرسور مکانیکی، از یک منبع حرارتی (مانند شعله گاز، بخار یا آب داغ) و یک جاذب شیمیایی (معمولا لیتیوم برماید یا آب-آمونیاک) برای ایجاد گردش مبرد استفاده میشود. این سیستمها انرژی الکتریکی کمتری مصرف میکنند اما بازدهی حرارتی پایینتری دارند. کاربرد اصلی آنها در مکانهایی است که منبع حرارتی ارزان یا بازیافتی (مانند حرارت تلف شده از یک فرآیند صنعتی) در دسترس باشد یا در مکانهایی که دسترسی به برق با محدودیت مواجه است.
سیکل تبرید ترمودینامیکی خاص (سیکل توربین گاز و ...)
برخی سیستمهای تبرید برای کاربردهای بسیار خاص طراحی شدهاند. مانند سیکل تبرید با توربین گاز در برخی هواپیماها برای خنککاری کابین، یا سیستمهای تبرید مغناطیسی و تبرید ترموالکتریک (اثر پلتیر) که در مقیاسهای کوچک و کاربردهای دقیق آزمایشگاهی استفاده میشوند. این سیستمها اغلب فاقد مبرد متعارف و اجزای متحرک سنتی هستند.
مبانی ترمودینامیکی حاکم بر سیکل تبرید
درک اصول ترمودینامیکی به شناخت عمیقتر از نحوه کار و محدودیتهای سیکل تبرید کمک میکند.
قوانین ترمودینامیک و کاربرد آنها
قانون اول ترمودینامیک (بقای انرژی): انرژی از بین نمیرود، فقط از شکلی به شکل دیگر تبدیل میشود. در سیکل تبرید، انرژی الکتریکی مصرفی توسط کمپرسور (کار ورودی) به همراه گرمای جذب شده از محیط سرد، در کندانسور به محیط گرم دفع میشود. معادله تعادل انرژی بر اساس این قانون نوشته میشود.
قانون دوم ترمودینامیک: گرما به خودی خود از جسم سرد به جسم گرم منتقل نمیشود. سیکل تبرید دقیقاً برای غلبه بر این محدودیت طبیعی طراحی شده است. با صرف کار (انرژی)، گرما از محیط سرد به محیط گرم "پمپ" میشود. این اصل اساس کار "پمپ حرارتی" نیز هست که عکس سیکل تبرید عمل میکند (انتقال گرما از محیط سرد بیرون به محیط گرم داخل).
ضریب عملکرد (COP) و معیار بازدهی
ضریب عملکرد (Coefficient of Performance) مهمترین شاخص برای سنجش بازدهی یک سیستم تبرید است. به زبان ساده، COP نسبت میزان سرمایش تولید شده (گرمای جذب شده از محیط سرد) به میزان کار یا انرژی ورودی به سیستم است. هرچه COP بالاتر باشد، سیستم برای تولید یک واحد سرمایش، انرژی کمتری مصرف کرده و بنابراین به صرفهتر و کارآمدتر است. COP تئوریک یک سیکل ایدهآل (سیکل کارنو معکوس) تنها به دمای منبع سرد و گرم وابسته است و در عمل، به دلیل تلفات مختلف (اصطکاک، اختلاف دما در مبدلها و ...) COP واقعی سیستمها همواره کمتر از این مقدار ایدهآل است.
انتخاب مبرد مناسب و ملاحظات زیستمحیطی
مبرد (Refrigerant) سیال عامل در سیکل است که با تغییر فاز مکرر، انتقال حرارت را امکانپذیر میسازد. انتخاب مبرد بر اساس خواص ترمودینامیکی، ایمنی، سازگاری با مواد و تاثیرات زیستمحیطی انجام میگیرد.
تاریخچه مبردها از مواد خطرناک و سمی مانند آمونیاک و دی اکسید گوگرد شروع شد و به کلروفلوروکربنها (CFCها مانند R-12) رسید که بیخطر و پایدار بودند اما لایه ازن را تخریب میکردند. با تصویب پروتکل مونترال، استفاده از CFCها ممنوع و جای خود را به هیدروکلروفلوروکربنها (HCFCها مانند R-22) داد که آسیب کمتری به ازن میزنند. امروزه با توجه به پروتکل کیگالی، نسل جدید مبردها بر پایه هیدروفلوروکربنها (HFCها مانند R-134a، R-410A) و هیدروفلوروالفینها (HFOها مانند R-1234yf) هستند که پتانسیل تخریب لایه ازن صفر دارند، اما بسیاری از آنها دارای پتانسیل گرمایش جهانی (GWP) بالایی هستند. روند آینده به سمت مبردهای طبیعی مانند آمونیاک (R-717)، دی اکسید کربن (R-744) و هیدروکربنها (مانند پروپان R-290) و همچنین مبردهای ترکیبی با GWP بسیار پایین است.
عیبیابی و نگهداری رایج سیستمهای تبرید
برای عملکرد بهینه و طول عمر بیشتر سیستم، نگهداری پیشگیرانه و شناخت علائم خرابی ضروری است.
علائم هشداردهنده رایج
- کاهش ظرفیت سرمایش: اگر سیستم به اندازه قبل خنک نمیکند، میتواند نشانه کمبود مبرد (نشت)، گرفتگی فیلترها، کثیف بودن کویلهای اواپراتور یا کندانسور، یا خرابی کمپرسور باشد.
- کارکرد مداوم کمپرسور (Short Cycling): خاموش و روشن شدن مکرر کمپرسور میتواند ناشی از تنظیم نادرست ترموستات، مشکل در سنسورها، کمبود مبرد یا Overcharge بودن آن باشد.
- یخ زدن روی کویل اواپراتور: این مشکل معمولاً به دلیل کاهش جریان هوا روی اواپراتور (فن معیوب، فیلتر کثیف) یا کمبود مبرد رخ میدهد.
- صدای غیرعادی: صداهای بلند، ضربهای یا سایشی میتوانند نشانه خرابی بلبرینگها، یاتاقانها، شل بودن قطعات یا مشکل در کمپرسور باشند.
اقدامات نگهداری پیشگیرانه
- تمیز نگه داشتن فیلترهای هوا: در سیستمهای هواخنک، شستشو یا تعویض منظم فیلترها (هر 1 تا 3 ماه) حیاتی است.
- تمیز کردن کویلهای کندانسور و اواپراتور: گرد و غبار و آلودگی روی کویلها مانند یک عایق عمل کرده و بازدهی تبادل حرارت را به شدت کاهش میدهد.
- بررسی وضعیت فنها: اطمینان از چرخش آزادانه و بدون لرزش فنهای کندانسور و اواپراتور.
- بازرسی دورهای توسط تکنسین مجاز: بررسی فشار سیستم، شارژ مبرد، نشتییابی، بررسی عملکرد شیر انبساط و تست الکتریکی قطعات باید توسط متخصص انجام شود.
آینده سیکلهای تبرید و فناوریهای نوظهور
صنعت تبرید و تهویه مطبوع در آستانه تحولات بزرگی است. افزایش تقاضا برای بهرهوری انرژی و فشارهای زیستمحیطی، محرک اصلی این نوآوریها هستند. توسعه مبردهای نسل جدید با GWP نزدیک به صفر (مانند مبردهای A2L با اشتعالپذیری پایین) در دست تحقیق است. سیستمهای تبرید با راندمان فوقالعاده بالا (VCR و Vapor Absorption Hybrid) برای کاهش مصرف انرژی در حال توسعه هستند. همچنین، یکپارچهسازی هوش مصنوعی (AI) و اینترنت اشیا (IoT) برای کنترل هوشمند، پیشبینی خرابی و بهینهسازی مصرف انرژی در حال تبدیل شدن به استاندارد جدید است. فناوریهای دیگری مانند سیستمهای تبرید با کمپرسورهای مغناطیسی و سیکلهای جذبی با منابع حرارتی دمای پایین (خورشیدی، زمینگرمایی) نیز در مراحل تحقیقاتی پیشرفته قرار دارند. هدف نهایی، دستیابی به سیستمهایی است که با حداقل مصرف انرژی و کمترین تاثیر منفی بر محیط زیست، نیازهای سرمایشی بشر را تامین کنند.
