کویل آبگرم

کویل آبگرم چیست؟

کویل آبگرم یکی از تجهیزات مهم در سیستم‌های گرمایشی و تهویه مطبوع است که برای انتقال گرمای آب گرم به جریان هوا استفاده می‌شود. این قطعه معمولاً از مجموعه‌ای از لوله‌ها و پره‌های فلزی تشکیل شده است. آب گرم از داخل لوله‌های کویل عبور می‌کند و گرمای آن از طریق سطح لوله‌ها و پره‌ها به هوای عبوری منتقل می‌شود. در نتیجه، هوایی که از روی کویل عبور می‌کند گرم شده و برای تأمین گرمایش محیط مورد استفاده قرار می‌گیرد.

کویل‌های آبگرم در سیستم‌های مختلف تهویه مطبوع، هواسازها، دستگاه‌های هوارسان و برخی سیستم‌های گرمایشی از جمله داکت اسپلیت کاربرد دارند. در منابع فنی ASHRAE نیز کویل‌های آبگرم به‌عنوان یکی از روش‌های متداول گرم کردن هوا در سیستم‌های تهویه معرفی شده‌اند.

کویل آبگرم چگونه کار می‌کند؟

نحوه عملکرد کویل آبگرم نسبتاً ساده است. آب گرم که توسط تجهیزاتی مانند موتورخانه، پکیج یا سیستم تولید آب گرم تأمین شده است، وارد مدار کویل می‌شود. این آب در داخل لوله‌های کویل جریان پیدا می‌کند و گرمای خود را به لوله‌ها و پره‌های فلزی منتقل می‌کند.

هم‌زمان، فن دستگاه هوا را از روی سطح کویل عبور می‌دهد. تماس جریان هوا با سطح گرم کویل باعث انتقال حرارت از آب به هوا می‌شود. هوای گرم‌شده سپس از طریق کانال‌ها یا مسیر خروجی سیستم وارد فضای موردنظر می‌شود.

بنابراین می‌توان عملکرد کویل آبگرم را به‌صورت ساده این‌گونه خلاصه کرد:

آب گرم ← لوله‌های کویل ←انتقال حرارت ←گرم شدن هوا ←ورود هوای گرم به محیط

طراحی کویل، تعداد ردیف لوله‌ها، سطح انتقال حرارت، میزان جریان آب و مقدار هوای عبوری، همگی بر ظرفیت گرمایشی و عملکرد نهایی آن تأثیر دارند.

کاربرد کویل آبگرم در داکت اسپلیت

یکی از کاربردهای شناخته‌شده کویل آبگرم داکت اسپلیت استفاده از آن برای تأمین گرمایش در فصل سرد است. در برخی سیستم‌های داکت اسپلیت، یونیت داخلی وظیفه گردش و توزیع هوا را بر عهده دارد و کویل آبگرم می‌تواند در مسیر جریان هوا قرار گیرد تا با استفاده از آب گرم، هوای عبوری را گرم کند.

در این حالت، برخلاف حالت سرمایش که از سیکل تبرید برای خنک کردن هوا استفاده می‌شود، گرمایش می‌تواند از طریق آب گرم و انتقال حرارت در کویل انجام شود.

استفاده از کویل آبگرم می‌تواند به سیستم اجازه دهد از یک منبع حرارتی موجود مانند موتورخانه یا پکیج برای تأمین گرمای موردنیاز استفاده کند. البته نوع سیستم، طراحی یونیت داخلی و امکان نصب کویل باید بر اساس مشخصات فنی دستگاه بررسی شود.

اجزای اصلی کویل آبگرم

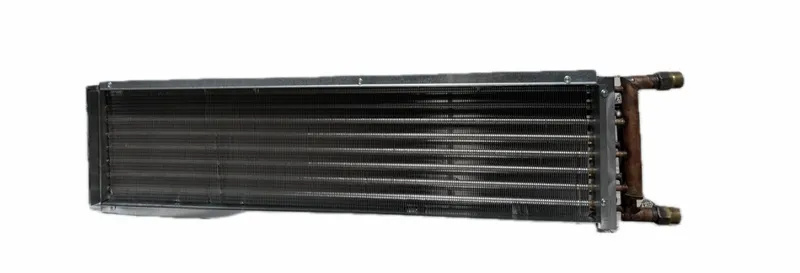

ساختار کویل آبگرم معمولاً شامل لوله‌ها، فین‌ها یا پره‌های انتقال حرارت و قاب یا فریم نگهدارنده است. لوله‌ها مسیر عبور آب گرم را تشکیل می‌دهند و فین‌ها سطح تماس با جریان هوا را افزایش می‌دهند تا انتقال حرارت با بازده مناسب‌تری انجام شود.

در بسیاری از کویل‌های آبگرم، لوله‌های مسی و فین‌های آلومینیومی به کار می‌روند. تعداد ردیف‌های لوله و فاصله فین‌ها نیز بسته به ظرفیت و شرایط کاری کویل متفاوت است. ASHRAE اشاره می‌کند که کویل‌های آبگرم معمولاً در آرایش‌های چندردیفه طراحی می‌شوند و انتخاب تعداد ردیف‌ها و فاصله فین‌ها باید متناسب با شرایط کاربرد انجام شود.

تفاوت کویل آبگرم و کویل سرمایشی

تفاوت اصلی کویل آبگرم و کویل سرمایشی در سیالی است که برای انتقال یا جذب حرارت استفاده می‌شود و هدف نهایی آن‌هاست.

کویل آبگرم برای افزایش دمای هوا استفاده می‌شود؛ در حالی که کویل سرمایشی برای کاهش دمای هوا کاربرد دارد. در کویل آبگرم، آب گرم از داخل لوله‌ها عبور می‌کند و گرمای خود را به هوا می‌دهد. در مقابل، در بسیاری از سیستم‌های سرمایشی، آب سرد یا مبرد در داخل کویل جریان دارد تا گرمای هوا را جذب کند.

به همین دلیل انتخاب کویل باید بر اساس کاربرد سیستم، ظرفیت گرمایشی یا سرمایشی مورد نیاز و شرایط کارکرد دستگاه انجام شود.

هنگام خرید کویل آبگرم به چه نکاتی توجه کنیم؟

انتخاب کویل آبگرم مناسب تنها بر اساس ابعاد ظاهری آن انجام نمی‌شود. عواملی مانند ظرفیت گرمایشی موردنیاز، دمای آب ورودی و خروجی، میزان جریان آب، حجم و سرعت هوای عبوری، ابعاد محل نصب و افت فشار باید در انتخاب کویل در نظر گرفته شوند. ASHRAE نیز در انتخاب کویل آبگرم، ظرفیت موردنیاز، دمای هوای ورودی، دما و فشار سیال، محدودیت‌های ابعادی، حجم جریان هوا و آب و مقاومت جریان را از عوامل مهم می‌داند.

همچنین در سیستم‌های آبگرم، وجود هوا در مدار می‌تواند باعث کاهش انتقال حرارت و ایجاد صدا یا لرزش شود. به همین دلیل هواگیری مناسب و طراحی صحیح مسیر آب اهمیت دارد. در مناطقی که احتمال یخ‌زدگی وجود دارد نیز باید تمهیدات لازم برای محافظت از کویل در نظر گرفته شود.

نگهداری و افزایش طول عمر کویل آبگرم

عملکرد مناسب کویل فقط به کیفیت ساخت آن وابسته نیست و نگهداری صحیح نیز اهمیت زیادی دارد. تمیز نگه داشتن سطح فین‌ها، جلوگیری از تجمع گردوغبار و بررسی مسیر گردش آب می‌تواند به حفظ عملکرد مناسب کویل کمک کند.

همچنین باید از وارد شدن فشار مکانیکی نامناسب به اتصالات کویل جلوگیری شود و در صورت مشاهده نشتی، کاهش عملکرد گرمایشی یا ایجاد صدا در مدار، سیستم توسط متخصص بررسی شود.

خرید کویل آبگرم

کویل آبگرم راهکاری کاربردی برای انتقال گرمای آب به جریان هوا در سیستم‌های تهویه مطبوع و گرمایشی است. این تجهیزات می‌توانند در داکت اسپلیت، هواساز و سایر سیستم‌های هوارسان مورد استفاده قرار گیرند و امکان استفاده از آب گرم به‌عنوان منبع انتقال حرارت را فراهم کنند.

برای انتخاب و خرید کویل آبگرم، توجه به ظرفیت گرمایشی، ابعاد کویل، تعداد ردیف‌ها، جنس لوله و فین، شرایط آب ورودی، میزان هوای عبوری و مشخصات دستگاهی که کویل قرار است روی آن نصب شود اهمیت دارد. انتخاب صحیح کویل و اجرای اصولی سیستم آب و هوا، نقش مهمی در دستیابی به عملکرد مناسب و طول عمر تجهیزات خواهد داشت.
