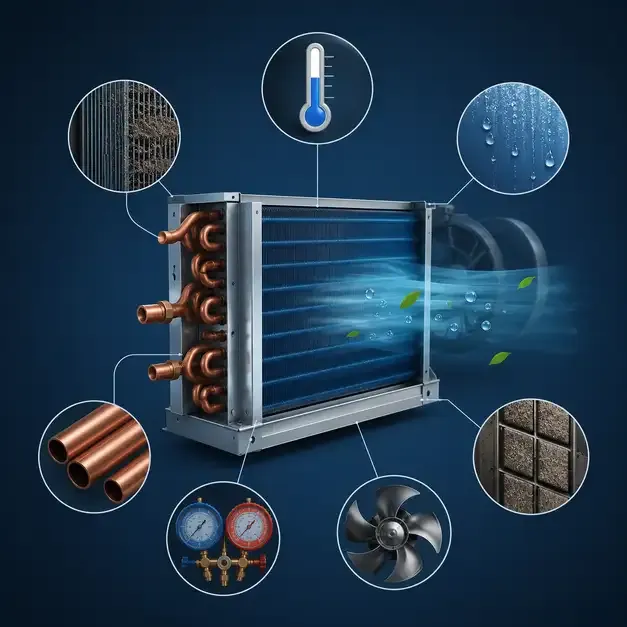

عوامل مؤثر بر راندمان کویل: راهنمای جامع برای بهینهسازی عملکرد سیستمهای تبادل حرارت
راندمان کویل قلب تپندهٔ سیستمهای سرمایش، گرمایش و تهویه است. در این مقاله به بررسی ۷ عامل کلیدی تأثیرگذار بر عملکرد کویل، راههای شناسایی مشکلات و استراتژیهای عملی برای افزایش راندمان و کاهش هزینههای انرژی میپردازیم.
کویلهای مبدل حرارت در سیستمهای تهویه مطبوع (HVAC)، چیلرها، مبدلهای حرارتی و بسیاری از فرآیندهای صنعتی، نقش حیاتی در انتقال انرژی گرمایی بین دو سیال را ایفا میکنند. راندمان پایین یک کویل نه تنها منجر به مصرف انرژی بیشتر و افزایش چشمگیر هزینههای عملیاتی میشود، بلکه میتواند فشار مضاعفی بر کمپرسورها و سایر اجزای سیستم وارد کرده، عمر مفید تجهیزات را کاهش داده و در نهایت کیفیت هوای محیط یا دقت فرآیند تولید را تحتالشعاع قرار دهد. درک عمیق از عواملی که بر بازدهی این قطعات کلیدی تأثیر میگذارند، برای مهندسان، تکنسینهای نگهداری و حتی مدیران تأسیسات، یک ضرورت اقتصادی و فنی است. این مقاله با نگاهی تحلیلی و کاربردی، مهمترین پارامترهای مؤثر بر راندمان کویل را بررسی کرده و راهکارهای عملی برای بهینهسازی آن ارائه میدهد.
راندمان کویل چیست و چرا اهمیت دارد؟
راندمان کویل که اغلب با عنوان ضریب عملکرد یا Coefficient of Performance (COP) یا به صورت سادهتر با نسبت انتقال حرارت واقعی به حرارت ایدهآل سنجیده میشود، نشاندهندهٔ میزان اثربخشی کویل در انتقال انرژی گرمایی بین دو سیال است. یک کویل با راندمان بالا، با حداقل مقاومت حرارتی و افت فشار، بیشترین میزان حرارت ممکن را جابهجا میکند. اهمیت این موضوع فراتر از صرفهجویی در قبض برق است. یک سیستم با کویل ناکارآمد مجبور است برای جبران این کمبود، مدت زمان بیشتری کار کند یا با بار بیشتری فعالیت نماید که این امر منجر به استهلاک سریعتر تجهیزات، نیاز به تعمیرات مکرر و در نهایت هزینههای سرمایهای زودرس برای تعویض میشود. در مقیاس بزرگ، مانند یک مرکز داده یا یک کارخانهٔ تولیدی، بهبود حتی چند درصدی در راندمان کویلها میتواند به صرفهجویی سالانهٔ دهها یا صدها میلیون تومان منجر شود.
۱. طراحی اولیه و مشخصات فنی کویل
عملکرد یک کویل از همان مرحلهٔ طراحی و انتخاب تعیین میشود. پارامترهای طراحی، نقش بنیادینی در راندمان نهایی ایفا میکنند.
جنس لوله و فین (پره)
مواد تشکیلدهنده مستقیماً بر ضریب هدایت حرارتی و مقاومت در برابر خوردگی تأثیر میگذارند. مس با هدایت حرارتی عالی (حدود ۴۰۰ W/mK) رایجترین ماده برای لولهها در کویلهای آبسرد و گرم است. آلومینیوم (هدایت حرارتی حدود ۲۳۷ W/mK) نیز برای فینها بهطور گسترده استفاده میشود. در محیطهای خورنده، ممکن است از آلیاژهای خاص مانند مس-نیکل یا حتی فولاد ضدزنگ با هدایت حرارتی پایینتر اما مقاومت بالاتر استفاده شود که طبیعتاً بر راندمان اولیه تأثیر میگذارد.
تراکم فین (Fin Density)
تعداد فین در هر اینچ طول کویل، سطح تبادل حرارت را افزایش میدهد. اما این افزایش سطح، یک نقطهٔ بهینه دارد. تراکم بیش از حد فینها، باعث افزایش افت فشار هوا (Air Pressure Drop) میشود که در نتیجه، فن باید با قدرت بیشتری کار کند تا هوای لازم را از میان کویل عبور دهد. این افزایش مصرف انرژی فن، ممکن است منافع حاصل از افزایش سطح انتقال حرارت را خنثی کند. انتخاب تراکم مناسب به دبی هوا، نوع پروانهٔ فن و محدودیتهای انرژی سیستم بستگی دارد.
الگوی آرایش لولهها (Circuiting)
چگونگی مسیریابی سیال داخل لولهها (آب یا مبرد) بسیار مهم است. آرایش سری، موازی یا ترکیبی (مداربندی) بر توزیع یکنواخت سیال، افت فشار داخلی و در نهایت انتقال حرارت یکنواخت در سراسر کویل تأثیر میگذارد. یک طراحی نامناسب میتواند منجر به ایجاد نقاط داغ یا سرد (Hot/Cold Spots) و کاهش راندمان کلی شود.
۲. کیفیت و شرایط سیال (آب یا مبرد)
سیالی که در داخل لولههای کویل جریان دارد، یکی از اصلیترین عوامل تعیینکنندهٔ عملکرد است.
سرعت جریان (Flow Rate): سرعت بسیار پایین سیال میتواند منجر به رسوبگذاری (Fouling) سریعتر و همچنین انتقال حرارت ناکارآمد (جریان آرام یا Laminar) شود. از طرف دیگر، سرعت بسیار بالا باعث افزایش افت فشار، فرسایش (Erosion) لولهها و مصرف پمپاژ بیش از حد میگردد. محدودهٔ بهینهٔ سرعت آب در سیستمهای HVAC معمولاً بین ۱ تا ۳ متر بر ثانیه در نظر گرفته میشود.
درجه حرارت ورودی سیال: اختلاف دمای بین سیال داخل لوله و هوای عبوری از روی فینها (ΔT)، نیروی محرکهٔ اصلی انتقال حرارت است. یک چیلر با عملکرد ضعیف که آب سرد با دمای بالاتر از حد طراحی تولید میکند، بهطور مستقیم راندمان کویل هواساز یا فنکویل را کاهش میدهد.
کیفیت شیمیایی آب: سختی آب، وجود جامدات معلق، اکسیژن محلول و باکتریها میتوانند بهطور جدی باعث ایجاد رسوب (Scale)، خوردگی (Corrosion) و لجن بیولوژیکی (Biofilm) در سطوح داخلی لوله شوند. این لایههای اضافی بهعنوان یک عایق حرارتی عمل کرده و به شدت ضریب انتقال حرارت را کاهش میدهند.
۳. کیفیت هوای عبوری و سرعت آن
سمت هوا (Air Side) کویل نیز به همان اندازه مهم است. هوای عبوری از روی فینها، حامل انرژی گرمایی است.
سرعت هوای عبوری (Face Velocity): مانند سرعت سیال، یک محدودهٔ بهینه دارد. سرعت هوای بسیار کم، لایهٔ مرزی هوای ساکن روی فینها را ضخیمتر کرده و انتقال حرارت را کاهش میدهد. سرعت بسیار زیاد، افت فشار هوا را افزایش داده و مصرف انرژی فن را بالا میبرد. این پارامتر معمولاً در طراحی اولیه بر اساس دبی هوای مورد نیاز و ابعاد کویل تعیین میشود.
تمیزی هوای ورودی: هوای آلوده حاوی ذرات گردوغبار، لیف، روغن یا حتی نمک (در مناطق ساحلی) است. این ذرات بهتدریج بر روی فینها و بین آنها جمع شده و یک لایهٔ عایق ایجاد میکنند. این پدیده که Fouling در سمت هوا نامیده میشود، یکی از شایعترین دلایل افت راندمان کویلهای اواپراتور و کندانسور در طول زمان است.
دمای و رطوبت هوای ورودی: کویلهای اواپراتور علاوه بر سرد کردن هوا، رطوبتزدایی نیز انجام میدهند. اگر هوای ورودی دارای رطوبت ویژهٔ بالایی باشد، بخشی از انرژی کویل صرف چگالش رطوبت (Latent Heat) میشود که بر روی سرد کردن محسوس هوا (Sensible Heat) تأثیر میگذارد. محاسبهٔ نسبت حرارت محسوس به کل (SHR) در طراحی بسیار مهم است.
۴. رسوبگذاری (Fouling) بزرگترین دشمن راندمان
رسوبگذاری به تجمع ناخواستهٔ مواد بر روی سطوح تبادل حرارت اشاره دارد. این پدیده هم در سمت هوا و هم در سمت آب/مبرد رخ میدهد و مهمترین عامل کاهش راندمان کویل در طول زمان عملیات است.
مثال کاربردی در یک بیمارستان: سیستم تهویه مطبوع بخش ICU یک بیمارستان بهتدریج توان سرمایشی خود را از دست داده و دمای محیط بالا رفته است. بررسیها نشان میدهد فنکویلها به اندازهٔ کافی سرد نمیکنند. پس از بازرسی، کویلهای اواپراتور پوشیده از یک لایهٔ ضخیم از ذرات گردوغبار، لیف و باکتریها (به دلیل فیلترهای هوای فرسوده و تعویض نشده) هستند. این لایه بهعنوان عایق عمل کرده و از تبادل حرارت مؤثر بین مبرد سرد و هوای گرم جلوگیری میکند. وضعیت اولیه: کاهش راندمان سرمایش، افزایش مصرف انرژی و خطر آلودگی میکروبی هوا. اقدام: شستشوی شیمیایی و مکانیکی کامل کویلها و تعویض فیلترهای هوا با راندمان بالاتر (MERV 13). نتیجه: بازگشت عملکرد سیستم به حالت طراحی، کاهش ۱۵٪ی مصرف انرژی چیلر و بهبود کیفیت هوای بیمارستان.
برای مقابله با رسوبگذاری، راهکارهای پیشگیرانه شامل استفاده از فیلتراسیون مناسب هوا، تصفیهٔ شیمیایی آب (Softening، استفاده از بازدارندههای خوردگی و رسوب)، نصب فیلترهای یونی در خط آب و اجرای برنامهٔ منظم شستشوی معکوس (Backwashing) است.
۵. نگهداری پیشگیرانه (Preventive Maintenance)
یک برنامهٔ منظم و مدون نگهداری، سرمایهگذاری است، نه هزینه. این برنامه باید شامل فعالیتهای زیر باشد:
- بازرسی و تمیز کردن دورهای سمت هوا: بررسی بصری کویلها هر ۳ تا ۶ ماه (بسته به آلودگی محیط) و شستشو با آب فشارقوی یا مواد شویندهٔ مخصوص هنگام مشاهدهٔ کثیفی.
- نظارت و درمان آب: آزمایش دورهای پارامترهای شیمیایی آب (pH، هدایت الکتریکی، سختی) و تزریق دقیق مواد شیمیایی تصفیه.
- بررسی عملکرد کمپرسور و شیرهای انبساط: در سیستمهای مبردی، عملکرد نامناسب این اجزا میتواند منجر به بازگشت مایع به کمپرسور یا تغذیهٔ ناکافی اواپراتور شود که هر دو بر راندمان کویل تأثیر منفی دارند.
- لاکزدایی و شارژ مجدد مبرد: مطابق با دستورالعمل سازنده و استانداردهای زیستمحیطی.
۶. شرایط محیطی نصب و کارکرد
محل و شرایط نصب کویل میتواند بر عملکرد آن تأثیر بگذارد.
فضای کافی برای جریان هوا: کویلها باید در محلی نصب شوند که هوای کافی از همه جهات (به ویژه در ورودی و خروجی) داشته باشند. قرارگیری در یک فضای تنگ یا نزدیک به دیوار، میتواند جریان هوا را مختل کرده و باعث کاهش راندمان و حتی یخزدگی (در اواپراتور) شود.
دمای محیط: عملکرد کویل کندانسور (در چیلرها یا کولرهای گازی) به شدت وابسته به دمای محیط است. نصب کندانسور هواخنک در یک حیاط کوچک و بسته یا در مجاورت دیوارهای داغ، باعث افزایش دمای هوای ورودی به کندانسور شده و فشار کندانس بالا رفته، راندمان چیلر به شدت افت میکند.
ارتعاشات: ارتعاشات ناشی از تجهیزات مجاور میتواند به مرور زمان باعث شکستن نقطههای لحیم فین به لوله (Joint Fatigue) شود که این امر مقاومت حرارتی را افزایش میدهد.
۷. سن و استهلاک طبیعی کویل
با گذشت زمان، حتی با بهترین برنامههای نگهداری، کویلها دچار استهلاک میشوند. خوردگی تدریجی، سایش، تغییر خواص مواد به دلیل سیکلهای مکرر حرارتی و تغییرات فیزیکی کوچک، همگی میتوانند منجر به کاهش تدریجی راندمان شوند. نظارت بر روند عملکرد (مانیتورینگ دما و فشار ورودی/خروجی) میتواند زمان تعویض بهینه را مشخص کند تا از خرابی ناگهانی و هزینههای گزاف جلوگیری شود.
سوالات متداول (FAQ)
شایعترین نشانهٔ کاهش راندمان کویل چیست؟
مهمترین نشانه، کاهش اختلاف دمای ورودی و خروجی سیال (ΔT) یا هوا نسبت به مقادیر طراحی است. به عنوان مثال، اگر کویل آب سرد طراحی شده باشد تا آب با دمای ۱۲ درجه را به ۷ درجه برساند، اما در عمل خروجی آن ۹ درجه باشد، نشاندهندهٔ کاهش راندمان است. همچنین افزایش غیرعادی فشار (در سمت آب) یا افزایش مصرف انرژی فن/پمپ برای حفظ دبی قبلی، از علائم هشداردهنده محسوب میشوند.
آیا شستشوی شیمیایی کویلها همیشه لازم است؟
خیر، شستشوی شیمیایی تنها زمانی توصیه میشود که رسوبات سخت (مانند کربنات کلسیم) یا رسوبات بیولوژیکی مقاوم در سمت آب تشکیل شده باشد. در بسیاری از موارد، شستشوی مکانیکی با برسهای نرم و آب فشار مناسب (برای سمت هوا) یا شستشوی معکوس با آب (برای سمت آب) کافی است. استفاده بیرویه از مواد شیمیایی قوی میتواند به مواد کویل آسیب برساند.
چگونه میتوان راندمان کویل قدیمی را بدون تعویض کامل بهبود بخشید؟
اولین قدم، انجام یک تمیزکاری عمقی و حرفهای است. دوم، بهینهسازی سیستم کنترل (مانند نصب شیرهای کنترل متغیر سرعت برای پمپها و فنها). سوم، ارتقای فیلتراسیون هوا و سیستم تصفیهٔ آب. چهارم، بررسی و رفع هرگونه نشتی هوا در کانالهای مجاور کویل. این اقدامات میتوانند به صورت چشمگیری عملکرد را بازیابی کنند.
تفاوت تأثیر رسوب در کویلهای آبسرد و کندانسور چیست؟
در کویل آبسرد (اواپراتور)، رسوب عمدتاً بر روی سطوح خارجی (فینها) از سمت هوا و گاهی داخلی لوله از سمت آب تشکیل میشود و مانع جذب حرارت از هوا میگردد. در کندانسور، رسوب (معمولاً در سمت آب برج خنککن) مانع دفع حرارت از مبرد به آب میشود. نتیجهٔ هر دو، افزایش کار کمپرسور است، اما اثر آن در کندانسور معمولاً سریعتر و شدیدتر بروز میکند و میتواند به خرابی کمپرسور منجر شود.
آیا اضافه کردن فین یا افزایش سطح کویل موجود ممکن است؟
خیر، این کار به صورت فیزیکی عملی نیست و تنها در مرحلهٔ طراحی و سفارش ساخت قابل انجام است. تغییر فیزیکی کویلهای موجود میتواند باعث آسیب به ساختار، تغییر الگوی جریان هوا و در نهایت کاهش عملکرد شود. راه حل، تعویض واحد با مدلی با ظرفیت و طراحی مناسبتر است.
نقش سیستم کنترل (BMS یا ترموستات) در راندمان کویل چیست؟
سیستم کنترل هوشمند میتواند با تنظیم بهینهٔ سرعت فنها، پمپها و شیرهای کنترل، کویل را همیشه در نقطهٔ بهینهٔ عملکرد (Peak Efficiency Point) نگه دارد. همچنین با مانیتورینگ مداوم پارامترها، در صورت انحراف از حالت نرمال هشدار داده و امکان اقدام پیشگیرانه را فراهم میکند. یک کنترلر ضعیف یا نادرست تنظیم شده میتواند باعث سیکل زدن سریع (Short Cycling) کویل شده که برای راندمان و عمر دستگاه مضر است.
برای یک مجموعهٔ مسکونی بزرگ، اولویت در بهینهسازی راندمان کویلها چیست؟
اولویت اول، اجرای یک برنامهٔ منظم نگهداری و تمیزکاری برای تمامی فنکویلها و هواسازها است. دوم، نصب و نگهداری مناسب فیلترهای هوا. سوم، آموزش سرایدار یا مسئول تأسیسات برای تشخیص علائم اولیهٔ مشکل (مثل کاهش دبی هوا یا صدای غیرعادی). سرمایهگذاری روی این سه مورد، بازدهی سریعتری نسبت به تعویض زودهنگام تجهیزات دارد.
آیا استفاده از مواد ضد خوردگی و ضد رسوب در آب واقعاً مؤثر است؟
بله، اگر به درستی انتخاب و دوز شوند، بسیار مؤثر هستند. این مواد با تشکیل یک لایهٔ محافظ نازک روی سطح فلز، از تماس مستقیم آب با فلز و واکنش شیمیایی جلوگیری میکنند. اما اثربخشی آنها مستلزم آزمایش دورهای آب و تنظیم دقیق میزان تزریق است. استفادهٔ سرخود و بدون دانش میتواند بیاثر یا حتی مضر باشد.
نتیجهگیری و گام بعدی عملی
راندمان کویل یک شاخص پویاست که تحت تأثیر ترکیبی از عوامل طراحی، عملیاتی و نگهداری قرار دارد. همانطور که بررسی شد، از کیفیت آب و هوا تا برنامهٔ تمیزکاری، همه در این رقم حیاتی نقش دارند. برای دستیابی و حفظ راندمان بهینه، رویکردی سیستماتیک ضروری است. به عنوان گام عملی بعدی، توصیه میشود یک بررسی فنی سریع روی سیستمهای خود انجام دهید: اختلاف دمای ورودی و خروجی کویلهای اصلی را اندازهگیری کنید، وضعیت فیلترهای هوا و ظاهر کویلها را از نظر گردوغبار بررسی نمایید و گزارشهای مصرف انرژی ماهانه را مرور کنید. همین ارزیابی اولیه میتواند نقاط ضعف اصلی را آشکار کرده و مسیر سرمایهگذاری برای بهبود را مشخص کند. به یاد داشته باشید، بهبود راندمان کویل، یک صرفهجویی مستمر و بلندمدت در هزینههای عملیاتی و همچنین گامی مهم در راستای مسئولیتپذیری زیستمحیطی است.
