افت فشار در کویل آبگرم چیست و چگونه آن را مدیریت کنیم؟
افت فشار در کویل آبگرم یک پدیده رایج در سیستمهای گرمایشی است که میتواند راندمان را کاهش دهد و هزینههای انرژی را افزایش دهد. در این مقاله، به بررسی علل، روشهای محاسبه، راهکارهای کاهش و سوالات متداول میپردازیم.
آیا تا به حال با کاهش ناگهانی دمای آب گرم در سیستم گرمایش ساختمان مواجه شدهاید؟ یا متوجه شدهاید که پمپها بیش از حد معمول کار میکنند و قبض انرژی شما افزایش یافته است؟ یکی از دلایل پنهان این مشکلات، افت فشار در کویل آبگرم است. این پدیده که در نگاه اول فنی به نظر میرسد، تأثیر مستقیمی بر عملکرد سیستم گرمایشی، عمر تجهیزات و هزینههای عملیاتی دارد. در این مقاله، قصد داریم به زبان ساده اما تخصصی، مفهوم افت فشار در کویل آبگرم را توضیح دهیم، علل اصلی آن را بررسی کنیم، روشهای محاسبه و کاهش آن را ارائه دهیم و با مثالهای عملی، شما را در بهینهسازی سیستم گرمایشی خود یاری دهیم. اگر به دنبال صرفهجویی در انرژی و افزایش طول عمر تجهیزات خود هستید، این مقاله برای شماست.
افت فشار در کویل آبگرم چیست؟ تعریف و اهمیت
افت فشار (Pressure Drop) در کویل آبگرم به کاهش فشار سیال (آب یا آب گلیکول) هنگام عبور از لولههای کویل گفته میشود. این کاهش فشار به دلیل اصطکاک بین سیال و دیواره داخلی لولهها، تغییر جهت جریان در خمها و اتصالات، و همچنین وجود رسوبات یا گرفتگیها رخ میدهد. به عبارت سادهتر، هرچه سیال مسیر طولانیتری را با موانع بیشتر طی کند، فشار بیشتری از دست میدهد.
اهمیت افت فشار در کویل آبگرم فراتر از یک عدد فنی است. این پارامتر مستقیماً بر راندمان سیستم گرمایش تأثیر میگذارد. اگر افت فشار بیش از حد مجاز باشد، پمپ باید با توان بیشتری کار کند تا جریان آب را حفظ کند، که این امر منجر به افزایش مصرف برق، کاهش عمر پمپ و احتمال عدم تأمین دمای مطلوب در فضاهای گرمایشی میشود. از سوی دیگر، افت فشار بسیار کم نیز میتواند نشانهای از جریان بیش از حد و عدم انتقال حرارت کافی باشد. بنابراین، مدیریت دقیق افت فشار برای بهینهسازی سیستم ضروری است.
علل اصلی افت فشار در کویل آبگرم
افت فشار در کویل آبگرم میتواند ناشی از عوامل متعددی باشد که در ادامه به مهمترین آنها اشاره میکنیم:

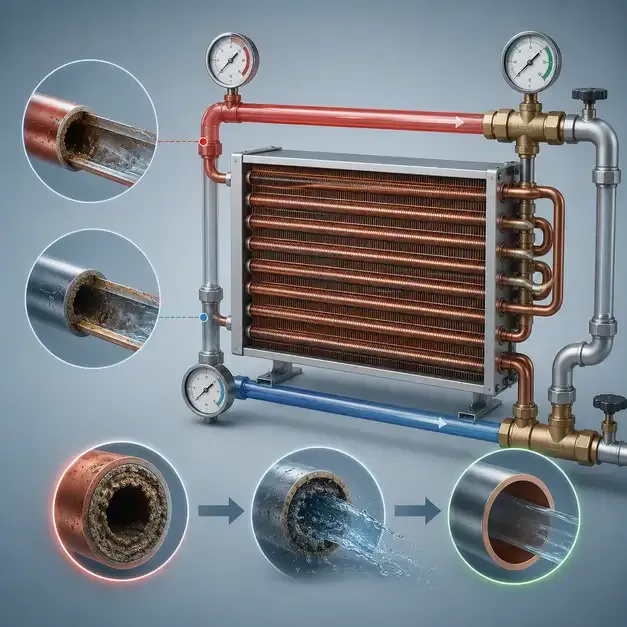

رسوبگذاری و گرفتگی لولهها
یکی از شایعترین علل، تشکیل رسوبات معدنی (مانند کربنات کلسیم) در داخل لولهها است. این رسوبات به تدریج قطر داخلی لوله را کاهش میدهند و مانع عبور روان آب میشوند. به عنوان مثال، در یک ساختمان اداری با سیستم گرمایش مرکزی، پس از چند سال کارکرد، مشاهده شد که افت فشار کویل آبگرم از ۵ کیلوپاسکال به ۱۵ کیلوپاسکال افزایش یافته است. پس از بررسی، لایهای از رسوب به ضخامت ۲ میلیمتر در لولهها یافت شد که علت اصلی افت فشار بود. اقدام: شستشوی شیمیایی کویل با محلول اسید سیتریک باعث کاهش افت فشار به ۶ کیلوپاسکال و بهبود راندمان شد.
طراحی نامناسب سیستم لولهکشی
استفاده از لولههای با قطر کم، خمهای تند، اتصالات زیاد و طول مسیر طولانی میتواند افت فشار را به شدت افزایش دهد. در یک پروژه مسکونی، مهندسان متوجه شدند که کویل آبگرم با لولههای ۱ اینچی طراحی شده است، در حالی که بر اساس محاسبات هیدرولیکی، قطر ۱.۵ اینچ مورد نیاز بود. این اشتباه باعث افت فشار ۲۰ کیلوپاسکال و کارکرد پمپ با اضافهبار شد. پس از تعویض لولهها، افت فشار به ۸ کیلوپاسکال کاهش یافت و مصرف برق پمپ ۳۰٪ کمتر شد.
دبی بیش از حد یا کمبود دبی
دبی جریان آب تأثیر مستقیم بر افت فشار دارد. طبق فرمول دارسی-ویسباخ، افت فشار با مجذور سرعت جریان (و در نتیجه دبی) متناسب است. اگر دبی بیش از حد طراحی باشد، افت فشار به صورت نمایی افزایش مییابد. برعکس، دبی کم نیز ممکن است باعث کاهش انتقال حرارت شود. در یک سیستم HVAC صنعتی، با نصب شیر متعادلکننده (Balancing Valve) و تنظیم دقیق دبی بر اساس نیاز، افت فشار از ۱۸ کیلوپاسکال به ۱۲ کیلوپاسکال کاهش یافت و دمای خروجی کویل ۲ درجه سانتیگراد افزایش پیدا کرد.
کیفیت پایین آب و خوردگی
آب با سختی بالا، وجود ذرات معلق یا خورندگی میتواند باعث خوردگی لولهها و ایجاد زنگزدگی شود که سطح داخلی را زبر کرده و افت فشار را افزایش میدهد. استفاده از فیلترهای مناسب و نرمکننده آب میتواند از این مشکل جلوگیری کند.
روشهای محاسبه افت فشار در کویل آبگرم
محاسبه دقیق افت فشار برای طراحی و بهینهسازی سیستم ضروری است. دو روش اصلی وجود دارد:
روش تحلیلی با فرمول دارسی-ویسباخ
این فرمول پایهای ترین روش است: ΔP = f * (L/D) * (ρ * v² / 2). در این فرمول، ΔP افت فشار (پاسکال)، f ضریب اصطکاک (که به عدد رینولدز و زبری لوله بستگی دارد)، L طول لوله (متر)، D قطر داخلی لوله (متر)، ρ چگالی سیال (کیلوگرم بر متر مکعب) و v سرعت جریان (متر بر ثانیه) است. برای مثال، فرض کنید یک کویل آبگرم با لوله مسی به طول ۵۰ متر، قطر داخلی ۲۰ میلیمتر و سرعت جریان ۱.۵ متر بر ثانیه داریم. با فرض ضریب اصطکاک ۰.۰۲ و چگالی آب ۱۰۰۰ کیلوگرم بر متر مکعب، افت فشار حدود ۵۶۲۵ پاسکال (حدود ۵.۶ کیلوپاسکال) خواهد بود. این محاسبه ساده نشان میدهد که تغییر در قطر یا سرعت چه تأثیر زیادی دارد.
استفاده از نرمافزارهای شبیهسازی
نرمافزارهایی مانند AFT Fathom یا PipeFlow امکان شبیهسازی دقیق سیستم لولهکشی را با در نظر گرفتن اتصالات، شیرها و خمها فراهم میکنند. در یک پروژه صنعتی، با استفاده از AFT Fathom، افت فشار کویل آبگرم ۱۵ کیلوپاسکال پیشبینی شد که پس از نصب، اندازهگیری واقعی ۱۴.۷ کیلوپاسکال بود. این دقت بالا به مهندسان کمک کرد تا پمپ مناسب را انتخاب کنند و از اضافهبار جلوگیری شود.
راهکارهای کاهش افت فشار در کویل آبگرم
برای کاهش افت فشار و بهبود عملکرد سیستم، میتوانید اقدامات زیر را انجام دهید:
- شستشوی دورهای کویل: رسوبزدایی شیمیایی یا مکانیکی هر ۱ تا ۲ سال یکبار بسته به کیفیت آب. در یک مجتمع تجاری، شستشوی سالانه باعث کاهش افت فشار از ۱۴ به ۸ کیلوپاسکال و صرفهجویی ۲۰٪ در مصرف انرژی شد.
- نصب شیرهای متعادلکننده: این شیرها جریان را در هر مدار تنظیم میکنند و از افت فشار اضافی جلوگیری میکنند. در یک ساختمان چندطبقه، نصب شیرهای متعادلکننده در ورودی هر طبقه، افت فشار کلی را ۲۵٪ کاهش داد.
- استفاده از لولههای با قطر مناسب: در طراحی اولیه، قطر لوله را بر اساس دبی و سرعت مجاز (معمولاً ۱ تا ۲ متر بر ثانیه) انتخاب کنید. افزایش قطر لوله از ۱ به ۱.۵ اینچ، افت فشار را تا ۶۰٪ کاهش میدهد.
- کنترل کیفیت آب: استفاده از فیلترهای مشبک (Y-Strainer) و نرمکننده آب از ورود ذرات و رسوب به کویل جلوگیری میکند. در یک کارخانه، نصب فیلتر ۱۰۰ میکرون باعث کاهش ۴۰٪ افت فشار در طول یک سال شد.
- بهینهسازی دبی: با نصب پمپهای دور متغیر (VFD)، دبی را بر اساس تقاضای واقعی تنظیم کنید. این کار نه تنها افت فشار را کاهش میدهد، بلکه مصرف برق پمپ را تا ۵۰٪ کاهش میدهد.
مثال کاربردی: تشخیص و رفع افت فشار در یک سیستم گرمایش مسکونی
سناریو: یک خانه ویلایی با سیستم گرمایش از کف و کویل آبگرم متصل به پکیج دیواری. مالک متوجه شده بود که دمای کف در اتاقهای دورتر پایینتر است و پکیج بیشتر از قبل کار میکند. اقدام: با نصب یک مانومتر دیجیتال در ورودی و خروجی کویل، افت فشار ۱۲ کیلوپاسکال اندازهگیری شد (مقدار مجاز ۵ کیلوپاسکال). پس از بررسی، رسوب در لولههای کویل تشخیص داده شد. نتیجه: پس از شستشوی شیمیایی با محلول مخصوص و نصب یک فیلتر مغناطیسی، افت فشار به ۴.۵ کیلوپاسکال کاهش یافت. دمای کف در تمام اتاقها یکنواخت شد و مصرف گاز پکیج ۱۵٪ کاهش یافت. این مثال نشان میدهد که تشخیص به موقع افت فشار میتواند از هزینههای تعمیرات و انرژی جلوگیری کند.
اشتباهات رایج در مدیریت افت فشار کویل آبگرم
بسیاری از تکنسینها و مالکان ساختمانها مرتکب اشتباهاتی میشوند که افت فشار را تشدید میکند:
- نادیده گرفتن افت فشار در طراحی: انتخاب پمپ بر اساس دبی تنها بدون در نظر گرفتن افت فشار کل سیستم. این کار باعث کارکرد پمپ در نقطه خارج از منحنی عملکرد و کاهش عمر آن میشود.
- باز کردن کامل شیرهای تنظیم: برای جبران افت فشار، شیرها را کاملاً باز میکنند که باعث افزایش دبی و افت فشار بیشتر میشود. در عوض، باید شیرهای متعادلکننده نصب شود.
- عدم شستشوی دورهای: تصور اینکه آب تمیز است و نیازی به شستشو ندارد. حتی آب شهری نیز حاوی املاح است که به تدریج رسوب میدهند. برنامه شستشوی منظم ضروری است.
- استفاده از لولههای با زبری بالا: لولههای فولادی قدیمی با زبری بالا (۰.۲ میلیمتر) در مقایسه با لولههای مسی صاف (۰.۰۰۱ میلیمتر) افت فشار بیشتری ایجاد میکنند. تعویض لولههای قدیمی با PEX یا مسی توصیه میشود.
سوالات متداول درباره افت فشار در کویل آبگرم
چه مقدار افت فشار در کویل آبگرم قابل قبول است؟
مقدار مجاز افت فشار به نوع سیستم و طراحی بستگی دارد، اما معمولاً برای کویلهای آبگرم در سیستمهای HVAC، افت فشار بین ۱۰ تا ۳۰ کیلوپاسکال (حدود ۱ تا ۳ متر ستون آب) قابل قبول است. برای سیستمهای گرمایش از کف، این مقدار کمتر (حدود ۵ تا ۱۵ کیلوپاسکال) است. اگر افت فشار بیش از ۳۰ کیلوپاسکال باشد، باید به دنبال علت باشید.
آیا افت فشار بالا باعث خرابی پمپ میشود؟
بله، افت فشار بالا باعث میشود پمپ در نقطهای خارج از محدوده بهینه خود کار کند (معمولاً در سمت راست منحنی عملکرد). این امر جریان را کاهش میدهد، دمای موتور را افزایش میدهد و میتواند به سایش زودهنگام یاتاقانها و پروانه منجر شود. در موارد شدید، پمپ ممکن است دچار کاویتاسیون (Cavitation) شود که به پروانه آسیب میزند.
چگونه افت فشار را در محل اندازهگیری کنیم؟
برای اندازهگیری افت فشار، به یک مانومتر دیفرانسیل (Differential Pressure Gauge) نیاز دارید. این دستگاه دو شلنگ دارد که یکی به ورودی کویل و دیگری به خروجی متصل میشود. عدد نمایش داده شده اختلاف فشار بین دو نقطه است. اگر مانومتر دیفرانسیل ندارید، میتوانید از دو مانومتر معمولی در ورودی و خروجی استفاده کنید و اختلاف را محاسبه کنید. دقت کنید که اتصالات محکم و بدون نشتی باشند.
آیا دمای آب بر افت فشار تأثیر دارد؟
بله، دمای آب بر ویسکوزیته (لزجت) سیال تأثیر میگذارد. آب گرم ویسکوزیته کمتری دارد و راحتتر جریان مییابد، بنابراین افت فشار در آب گرم کمتر از آب سرد است. به عنوان مثال، افت فشار در آب با دمای ۸۰ درجه سانتیگراد حدود ۲۰٪ کمتر از آب با دمای ۲۰ درجه سانتیگراد است. این نکته در طراحی سیستمهای گرمایشی باید لحاظ شود.
چه زمانی باید کویل آبگرم را تعویض کرد؟
اگر پس از شستشوی کامل و رفع گرفتگی، افت فشار همچنان بالاست (بیش از ۳۰ کیلوپاسکال) و کویل دچار خوردگی یا ترکیدگی شده است، تعویض کویل گزینه بهتری است. همچنین اگر کویل بیش از ۱۵ سال عمر دارد و راندمان حرارتی آن کاهش یافته است، تعویض میتواند مقرونبهصرفه باشد. قبل از تعویض، حتماً با یک متخصص مشورت کنید.
آیا استفاده از ضد یخ (گلیکول) افت فشار را افزایش میدهد؟
بله، مخلوط آب و گلیکول (معمولاً ۳۰ تا ۵۰٪) ویسکوزیته بیشتری نسبت به آب خالص دارد که باعث افزایش افت فشار میشود. برای جبران این افزایش، باید قطر لوله را بزرگتر انتخاب کنید یا دبی را کاهش دهید. در یک سیستم، افزودن ۳۰٪ گلیکول باعث افزایش ۱۵٪ افت فشار شد که با افزایش قطر لوله از ۱ به ۱.۲۵ اینچ جبران گردید.
آیا افت فشار در کویل آبگرم با افت فشار در کویل هواساز متفاوت است؟
اصول مشابه است، اما کویلهای هواساز معمولاً دارای لولههای با قطر کوچکتر و تعداد پاس بیشتر هستند که افت فشار بیشتری ایجاد میکنند. همچنین، در کویل هواساز، جریان هوا نیز افت فشار جداگانهای دارد که باید در طراحی در نظر گرفته شود. افت فشار معمول در کویل هواساز بین ۱۵ تا ۴۰ کیلوپاسکال است.
نتیجهگیری: گام بعدی شما برای مدیریت افت فشار
افت فشار در کویل آبگرم یک پارامتر حیاتی است که نباید نادیده گرفته شود. با درک علل آن (رسوب، طراحی نامناسب، دبی نادرست) و استفاده از روشهای محاسبه و کاهش (شستشو، شیرهای متعادلکننده، لولههای مناسب)، میتوانید راندمان سیستم گرمایشی خود را بهبود بخشید، مصرف انرژی را کاهش دهید و عمر تجهیزات را افزایش دهید. گام بعدی عملی برای شما: ۱) یک مانومتر دیفرانسیل تهیه کنید و افت فشار فعلی کویل خود را اندازهگیری کنید. ۲) اگر افت فشار بیش از ۲۰ کیلوپاسکال است، برنامه شستشوی کویل را در اولویت قرار دهید. ۳) با یک مهندس تاسیسات مشورت کنید تا در صورت نیاز، شیرهای متعادلکننده یا پمپ دور متغیر نصب شود. با این اقدامات ساده، نه تنها در هزینهها صرفهجویی میکنید، بلکه آسایش حرارتی ساختمان خود را نیز تضمین میکنید. به یاد داشته باشید، پیشگیری همیشه بهتر از تعمیر است.
