بار حرارتی ساختمان چیست و چگونه محاسبه میشود؟
بار حرارتی ساختمان مقدار انرژی مورد نیاز برای گرمکردن یا خنککردن فضای داخلی به منظور حفظ آسایش ساکنین است. درک و محاسبه صحیح آن، کلید طراحی سیستمهای HVAC بهینه و صرفهجویی چشمگیر در مصرف انرژی است.
بار حرارتی ساختمان: قلب تپنده طراحی سیستمهای تهویه مطبوع

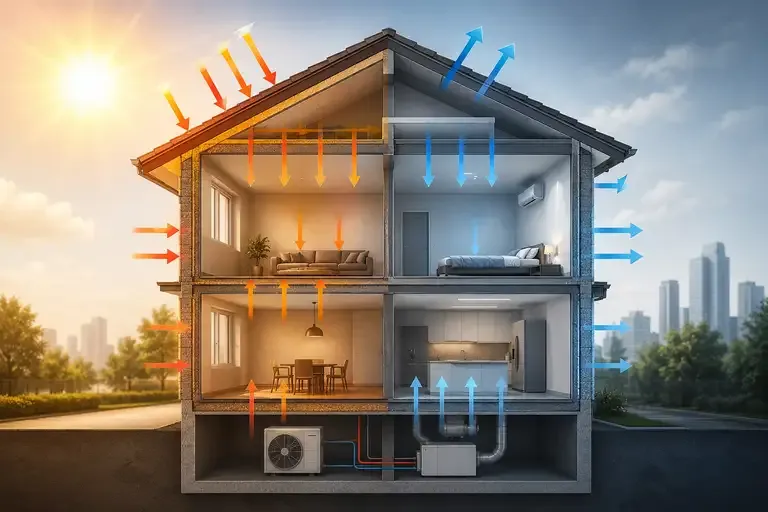

بار حرارتی (Thermal Load) به مقدار انرژی گرمایی یا سرمایی اطلاق میشود که یک ساختمان در واحد زمان (معمولاً بر حسب وات یا BTU/hr) برای حفظ دمای داخلی در محدوده آسایش، به دست میآورد یا از دست میدهد. این مفهوم، ستون فقرات مهندسی تأسیسات مکانیکی ساختمان است. هدف نهایی محاسبه بار حرارتی، تعیین ظرفیت مناسب دستگاههای گرمایشی، سرمایشی و تهویه (HVAC) است تا بتوانند بهطور کارآمد و مؤثر، شرایط محیطی مطلوب را در تمام فصول سال فراهم کنند. محاسبه نادرست این بار میتواند به معنی سرمایهگذاری بیش از حد بر روی دستگاههای بسیار بزرگ (که سیکلزنی کوتاه دارند و رطوبت را به خوبی کنترل نمیکنند) یا سیستمهای بسیار کوچک (که قادر به تأمین آسایش نیستند) و در نهایت، اتلاف گسترده انرژی و هزینه باشد. درک دقیق عوامل تشکیلدهنده بار حرارتی، اولین گام به سوی ساختوساز پایدار و مصرف بهینه انرژی است.
اجزای اصلی تشکیلدهنده بار حرارتی
بار حرارتی کلی یک ساختمان از مجموع چندین جزء مجزا تشکیل میشود. هر یک از این اجزا به دقت محاسبه میشوند تا تصویر کاملی از نیازهای انرژی ساختمان به دست آید.
بار انتقالی (Transmission Load)
این بار ناشی از انتقال حرارت از طریق اجزای پوسته ساختمان (دیوارها، سقف، کف، پنجرهها و درها) به دلیل اختلاف دمای داخل و خارج است. میزان این انتقال به عواملی مانند ضریب هدایت حرارتی مصالح (U-Value)، مساحت سطح و اختلاف دما بستگی دارد. پنجرهها معمولاً به دلیل ضریب هدایت حرارتی بالاتر، سهم عمدهای در این بخش دارند. استفاده از مصالح عایق با کیفیت، پنجرههای دو یا سه جداره و کاهش پلهای حرارتی، میتواند بار انتقالی را به شدت کاهش دهد.
بار نفوذی و تهویه (Infiltration & Ventilation Load)
بار نفوذی مربوط به هوای ناخواستهای است که از طریق درزها و شکافهای موجود در پوسته ساختمان (مثل دور پنجرهها، درها و نقاط اتصال) نشت میکند. بار تهویه نیز مربوط به هوای عمدی و کنترلشدهای است که برای حفظ کیفیت هوای داخل و رفع نیازهای ساکنین (مانند تامین اکسیژن و دفع آلایندهها) وارد ساختمان میشود. گرم یا سرد کردن این هوای تازه، نیازمند صرف انرژی است. سیستمهای بازیافت حرارتی (HRV/ERV) میتوانند با بازیابی بخشی از انرژی هوای خروجی، این بار را به میزان قابل توجهی کم کنند.
بار داخلی (Internal Load)
این بار از منابع تولید حرارت داخل ساختمان ناشی میشود و در محاسبات سرمایش بسیار مهم است. منابع اصلی بار داخلی عبارتند از:
- تجهیزات و لوازم الکتریکی: کامپیوترها، سرورها، دستگاههای کپی، چراغها (به ویژه مدلهای رشتهای و هالوژن) و لوازم آشپزخانه.
- ساکنین: بدن هر انسان بهطور متوسط حدود ۱۰۰ وات حرارت تولید میکند. تعداد و سطح فعالیت افراد (استراحت، کار اداری، ورزش) در این محاسبه مؤثر است.
- فرآیندهای خاص: مانند دستگاههای موجود در آشپزخانههای تجاری، تجهیزات آزمایشگاهی یا صنعتی.
بار خورشیدی (Solar Load)
این بار حاصل جذب انرژی تابشی خورشید توسط ساختمان است. تابش خورشید میتواند مستقیماً از طریق پنجرهها (بار حرارتی تابشی) وارد فضای داخلی شود یا جذب سطوح خارجی (مانند دیوار یا بام) شده و سپس از طریق هدایت به داخل منتقل شود. جهتگیری ساختمان، مساحت و نوع شیشه پنجرهها، سایهاندازی طبیعی (مثل درختان) و مصنوعی (مثل آفتابگیر، لوور)، رنگ سطوح خارجی (سطوح تیره انرژی بیشتری جذب میکنند) و استفاده از شیشههای Low-E از عوامل کلیدی کنترل بار خورشیدی هستند.
روشهای محاسبه بار حرارتی
محاسبه بار حرارتی یک فرآیند مهندسی دقیق است که امروزه عمدتاً با نرمافزارهای تخصصی انجام میشود. اما آگاهی از مبانی این روشها ضروری است.
روش دستی بر اساس استانداردها
روشهای کلاسیک مانند محاسبات بر اساس "فاکتور اتاق" یا استفاده از جداول و فرمولهای ارائه شده در استانداردهای معتبری مانند ASHRAE Handbook Fundamentals (انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا) هنوز مبنا هستند. در این روشها، مهندس با در دست داشتن پلانها، جزییات مصالح و اطلاعات آبوهوایی منطقه، هر یک از اجزای بار (انتقالی، نفوذی، داخلی، خورشیدی) را به تفکیک برای هر فضا محاسبه و سپس با در نظر گرفتن ضریب همزمانی، آنها را جمع میکند. این روش بسیار زمانبر ولی آموزشی است.
نرمافزارهای شبیهسازی انرژی
استفاده از نرمافزارهای قدرتمند مانند Carrier HAP، Trane TRACE، DesignBuilder یا EnergyPlus امروزه رواج دارد. این نرمافزارها با مدلسازی سهبعدی ساختمان و وارد کردن جزییات مصالح، کاربری فضاها، برنامه زمانی حضور افراد و تجهیزات و دادههای آبوهوایی ساعتی یک سال کامل، محاسبات بسیار دقیق و پویاتری ارائه میدهند. آنها میتوانند نه فقط بار طراحی (Design Load) برای انتخاب دستگاه، بلکه مصرف انرژی سالانه و تحلیلهای اقتصادی را نیز انجام دهند.
بار طراحی (Design Load) در مقابل بار واقعی
بار حرارتی محاسبهشده برای انتخاب ظرفیت دستگاه، "بار طراحی" نامیده میشود. این بار بر اساس "شرایط طراحی" (Design Conditions) تعیین میشود. برای سرمایش، این شرایط معمولاً شامل دمای خشک و تر خارج در گرمترین ساعت از گرمترین روزهای سال است. برای گرمایش، دمای خارج در سردترین شب سال در نظر گرفته میشود. نکته مهم این است که سیستم HVAC تنها بخش کوچکی از سال را در اوج ظرفیت خود کار میکند. در بقیه زمانها، بار واقعی ساختمان بسیار کمتر از بار طراحی است. بنابراین، انتخاب دستگاهی با ظرفیت دقیقاً برابر بار طراحی (و نه بیشتر) و دارای قابلیت مدولاسیون (تنظیم ظرفیت پلهای یا پیوسته) برای کارایی و آسایش مطلوب حیاتی است.
اهمیت محاسبه دقیق بار حرارتی در بهینهسازی مصرف انرژی
دقت در تعیین بار حرارتی، مستقیماً بر شاخصهای پایداری و اقتصادی ساختمان تأثیر میگذارد.
کاهش مصرف انرژی و هزینههای عملیاتی
انتخاب دستگاه متناسب با نیاز واقعی، از اتلاف انرژی ناشی از روشن و خاموش شدن مکرر (Short Cycling) در دستگاههای بزرگ یا کار دائم زیر بار (Overworking) در دستگاههای کوچک جلوگیری میکند. یک سیستم بهدرستی سایز شده، رطوبتگیری بهتری در فصل گرما انجام میدهد و در طول عمر خود، دهها درصد در قبض انرژی صرفهجویی ایجاد میکند.
افزایش عمر مفید تجهیزات
کارکرد سیستم در شرایط بهینه، استرس مکانیکی و الکتریکی کمتری به کمپرسورها، فنها و دیگر اجزا وارد میکند که منجر به کاهش خرابیها و افزایش طول عمر آنها میشود.
دستیابی به استانداردهای ساختمان سبز
امتیازدهی در استانداردهایی مانند LEED (رهبری در انرژی و طراحی محیطی) یا BREEAM و دریافت برچسب انرژی کلاس A، شدیداً وابسته به دقت محاسبات بار حرارتی و اثبات کارایی سیستمهای انتخابشده است. این محاسبات پایهای برای تحلیلهای شبیهسازی انرژی ساختمان هستند.
تأمین آسایش حرارتی مطلوب
یک سیستم با ظرفیت مناسب، قادر است دمای فضای داخلی را بهطور یکنواخت و پایدار در محدوده آسایش حفظ کند، بدون آنکه نوسانات دما یا مشکلات کنترل رطوبت (هوای سرد ولی مرطوب در تابستان یا هوای گرم ولی خشک در زمستان) را ایجاد کند.
نقش معماران و مهندسین در کاهش بار حرارتی اولیه
بار حرارتی یک ساختمان، سرنوشتش از همان مرحله طراحی معماری و انتخاب مصالح رقم میخورد. رویکرد طراحی یکپارچه (Integrated Design) تأکید میکند که معماران و مهندسین مکانیک از ابتدا همکاری نزدیکی داشته باشند.
انتخاب سایت و جهتگیری: استفاده حداکثری از نور و گرمای خورشید در زمستان و ایجاد سایهانداز مناسب در تابستان.
فرم ساختمان: نسبت سطح به حجم (Surface-to-Volume Ratio) کمتر، معمولاً به معنی بار انتقالی کمتر است.
پوسته ساختمان: بهکارگیری عایقهای قوی، پنجرههای با عملکرد بالا و حذف پلهای حرارتی.
سایهاندازی: طراحی عناصر معماری مانند ایوان، لوور و پرگولا برای کنترل تابش مستقیم خورشید.
تهویه طبیعی: طراحی برای امکان استفاده از باد و جریان هوای طبیعی در فصول معتدل، که میتواند نیاز به سیستمهای مکانیکی را کاهش دهد.
با بهینهسازی این عوامل در مرحله طراحی، "بار حرارتی اولیه" ساختمان به حداقل میرسد. در نتیجه، نیاز به سیستمهای مکانیکی بزرگ و پرمصرف از بین رفته و میتوان از سیستمهای کوچکتر، ارزانتر و حتی نوآورانهتر (مانند پمپهای حرارتی زمینگرمایی یا سیستمهای خورشیدی) استفاده کرد.
جمعبندی: از محاسبه تا اجرا
بار حرارتی یک شاخص کمی حیاتی است که پل ارتباطی بین طراحی معماری، انتخاب مصالح و مهندسی تأسیسات مکانیکی است. محاسبه دقیق آن، که امروزه با ابزارهای نرمافزاری پیشرفته ممکن شده، نه یک هزینه، بلکه یک سرمایهگذاری هوشمندانه است. این سرمایهگذاری در مرحله طراحی، با جلوگیری از خرید دستگاههای بزرگ غیرضروری و کاهش دائمی هزینههای انرژی، بازدهی سریعی دارد. در نهایت، درک عمیق از مفهوم بار حرارتی و عوامل مؤثر بر آن، به همه ذینفعان صنعت ساختمان—از مالکان و سازندگان تا معماران و مهندسین—این توانایی را میدهد تا گامهای مؤثرتری در جهت ساخت ساختمانهای راحت، سالم، مقرونبهصرفه و دوستدار محیطزیست بردارند. در دنیایی که بهینهسازی مصرف انرژی به یک ضرورت جهانی تبدیل شده، تسلط بر این مفهوم، یک مزیت رقابتی کلیدی محسوب میشود.
