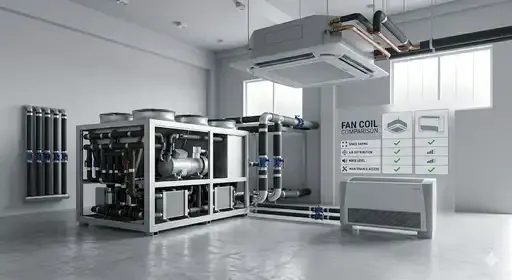

فن کویل سقفی و زمینی: انتخاب، نصب و مقایسه
فنکویلهای سقفی و زمینی دو سیستم محبوب تهویه مطبوع هستند که هر کدام مزایا و معایب خاص خود را دارند. در این مقاله به بررسی تفاوتها، نحوه انتخاب، نصب و نگهداری هر دو نوع میپردازیم.
فن کویل چیست و چگونه کار میکند؟
فنکویل (Fan Coil Unit) یا FCU یکی از رایجترین سیستمهای تهویه مطبوع در ساختمانهای مسکونی، اداری، تجاری و هتلها است. این دستگاه از دو بخش اصلی تشکیل شده است: یک فن (دمنده) و یک کویل (لولههای مارپیچ). کویلها به دو صورت سرد (متصل به چیلر) و گرم (متصل به بویلر یا پکیج) عمل میکنند. آب سرد یا گرم از داخل کویلها عبور کرده و فن با مکش هوا از محیط و عبور آن از روی کویلها، هوای خنک یا گرم را به فضای داخل منتقل میکند. کنترل دما معمولاً توسط ترموستات محلی یا سیستم مرکزی انجام میشود. فنکویلها به دلیل انعطافپذیری در کنترل دمای هر فضای مستقل، مصرف انرژی نسبتاً بهینه و هزینه نصب و راهاندازی پایینتر نسبت به برخی سیستمهای تمام مرکزی، بسیار محبوب هستند.
انواع فن کویل از نظر محل نصب
فنکویلها را میتوان بر اساس محل نصب و ظاهر به انواع مختلفی تقسیم کرد. دو نوع اصلی و پرکاربرد، فنکویل سقفی و فنکویل زمینی هستند. اما انواع دیگری نیز وجود دارند مانند فنکویل دیواری، کاستی (مخصوص سقف کاذب) و کانالی. انتخاب نوع مناسب به عوامل متعددی از جمله معماری فضای داخلی، محدودیتهای محل نصب، نیازهای توزیع هوا، بودجه و سلیقه زیباییشناختی بستگی دارد. در ادامه به بررسی دو نوع سقفی و زمینی میپردازیم.
فن کویل سقفی (Ceiling Mounted FCU)
فنکویل سقفی، همانطور که از نامش پیداست، بر روی سقف نصب میشود. این نوع خود به دو دسته اصلی تقسیم میشود: فنکویل سقفی روکار (Exposed) و فنکویل سقفی توکار (Concealed). مدلهای روکار به صورت یک جعبه مستطیلی یا مربعی شکل بر روی سقف اصلی یا زیر سقف کاذب نصب شده و کاملاً در معرض دید هستند. معمولاً پوشش ساده و رنگبندی سفید دارند تا با دکوراسیون هماهنگ شوند. مدلهای توکار داخل فضای فوقانی سقف کاذب پنهان میشوند و تنها دریچههای توزیع هوا و دریچه برگشت هوا در سطح سقف قابل مشاهده هستند که ظاهر بسیار تمیز و یکدستی ایجاد میکنند.
مزایای فن کویل سقفی:
- صرفهجویی در فضای مفید: از آنجایی که بر روی سقف نصب میشوند، هیچ فضای کف یا دیوار را اشغال نمیکنند. این موضوع در فضاهای کوچک یا شلوغ مانند اتاقهای هتل، دفاتر اداری یا اتاقهای نشیمن متراکم بسیار حائز اهمیت است.
- توزیع یکنواختتر هوا: معمولاً به دلیل ارتفاع بیشتر، پخش هوا در سطح وسیعتری انجام میشود و احتمال ایجاد جریان مستقیم و آزاردهنده هوا بر روی افراد کمتر است.
- امنیت بیشتر: دور از دسترس کودکان و کاهش خطر دستکاری یا آسیب فیزیکی به دستگاه.
- ظاهر تمیز (به ویژه مدل توکار): در مدل توکار، دستگاه دیده نمیشود و تنها دریچههای ظریف هوا نمایان هستند که با طراحی داخلی ادغام میشوند.
معایب فن کویل سقفی:
- دشواری نسبی در نصب و سرویس: نصب آنها نیازمند دسترسی به فضای سقف و احتمالاً کار در ارتفاع است. تعمیر و نگهداری و سرویسهای دورهای مانند تمیز کردن فیلتر یا کویل ممکن است نیاز به نردبان و زمان بیشتری داشته باشد.
- هزینه نصب بالاتر (برای مدل توکار): نصب مدل توکار مستلزم ایجاد فضای کافی در سقف کاذب، ساخت مسیرهای دسترسی (دریچه سرویس) و اجرای دقیق کانالهای هوا است که میتواند هزینهبر باشد.
- محدودیت در ظرفیت: به دلیل محدودیت فضای داخل سقف، ممکن است نتوان از دستگاههای با ظرفیت بسیار بالا استفاده کرد.
- انتقال صوت و لرزش به سازه: اگر دستگاه به درستی از سقف ایزوله نشده باشد، لرزش و صدای فن میتواند به سازه منتقل و در فضاهای مجاور نیز شنیده شود.
فن کویل زمینی (Floor Standing FCU)
فنکویل زمینی یا ایستاده، دستگاهی است که به صورت عمودی بر روی زمین قرار میگیرد. این دستگاهها معمولاً به شکل یک جعبه بلند و باریک طراحی میشوند و میتوانند در گوشه اتاق، کنار پنجره یا در امتداد دیوار نصب شوند. هوای برگشتی از پایین یا جلوی دستگاه مکش شده و پس از تبادل حرارت، هوای سرد یا گرم از دریچههای بالایی به بیرون دمیده میشود. برخی مدلها دارای پوشش چوبی یا طراحی مدرن هستند تا با مبلمان ادغام شوند.
مزایای فن کویل زمینی:
- نصب و سرویس آسان: دسترسی به تمام بخشهای دستگاه بسیار راحت است. باز کردن پنل، تمیز کردن فیلتر، سرویس کویل و موتور بدون نیاز به ابزار خاص یا کار در ارتفاع انجام میشود که هزینه نگهداری را کاهش میدهد.
- هزینه نصب پایینتر: نیاز به تغییرات سازهای پیچیده ندارد. معمولاً تنها اتصال لولههای آب رفت و برگشت و برقکشی ساده کافی است.
- انعطافپذیری در تغییر مکان: در برخی طراحیها (با در نظر گرفتن مسیر لولهکشی) میتوان موقعیت دستگاه را با هزینه نسبتاً کمی تغییر داد.
- عدم انتقال لرزش به سازه: لرزش دستگاه معمولاً فقط در محل خود احساس میشود و به ساختار ساختمان منتقل نمیگردد.
- قابلیت استفاده به عنوان واحد مستقل: در برخی موارد میتوان از آن به عنوان یک هیتر برقی موقت نیز استفاده کرد.
معایب فن کویل زمینی:
- اشغال فضای مفید کف: بزرگترین عیب این نوع، اشغال فضای کف اتاق است که در فضاهای کوچک یا با مبلمان فشرده میتواند مشکلساز باشد.
- خطر آسیب فیزیکی و دسترسی کودکان: در معرض برخورد، ضربه یا دستکاری توسط کودکان قرار دارد. همچنین ممکن است باعث گیر کردن اجسام در پشت یا داخل آن شود.
- توزیع هوا ممکن است مطلوب نباشد: اگر در مسیر درست قرار نگیرد، ممکن است جریان هوا مستقیماً به سمت افراد باشد. همچنین گردش هوا در نزدیکی سقف ممکن است کمتر باشد.
- مشکل در نظافت اطراف دستگاه: تمیز کردن کف زیر و اطراف دستگاه میتواند سخت باشد و ممکن است محل تجمع گرد و غبار شود.
مقایسه فن کویل سقفی و زمینی
برای انتخاب بین این دو، باید نیازهای پروژه را به دقت سنجید. از نظر عملکرد خنککنندگی و گرمایشی، هر دو در ظرفیت یکسان، عملکرد مشابهی دارند. تفاوت اصلی در محل نصب و تأثیر آن بر فضای داخلی است. فنکویل سقفی (به ویژه توکار) برای فضاهایی که حفظ زیبایی و یکدستی سطوح دیوار و کف مهم است، مانند دفاتر مدرن، لابی هتلها، فروشگاههای لوکس و اتاقهای کنفرانس ایدهآل است. فنکویل زمینی برای فضاهایی که دسترسی آسان برای نگهداری اولویت دارد، مانند بیمارستانها (اتاقهای ایزوله)، آزمایشگاهها، کتابخانهها یا ساختمانهای قدیمی که امکان نصب سقفی در آنها دشوار است، مناسبتر میباشد. همچنین در فضاهای موقت یا قابل تغییر، مدل زمینی گزینه بهتری است. از نظر هزینه اولیه، مدل زمینی معمولاً ارزانتر است اما مدل سقفی توکار به دلیل کارهای اضافی، گرانتر تمام میشود. هزینه تعمیر و نگهداری مدل زمینی نیز به دلیل دسترسی آسان، معمولاً کمتر است.
نکات کلیدی در انتخاب و خرید
محاسبه ظرفیت مناسب (بر حسب BTU/h یا کیلوکالری در ساعت): این مهمترین عامل است. یک مهندس مکانیک باید بر اساس مساحت، ارتفاع سقف، تعداد پنجرهها، جهت جغرافیایی، تعداد نفرات، تجهیزات حرارتی داخلی و عایقبندی ساختمان، بار سرمایشی و گرمایشی را محاسبه کند. انتخاب دستگاه با ظرفیت کمتر یا بیشتر هر دو باعث ناکارآمدی، مصرف انرژی بالا و عدم آسایش میشود.
توجه به سطح صدای دستگاه (دسیبل): به ویژه برای فضاهای آرام مانند اتاق خواب، کتابخانه یا اتاق هتل. فنکویلهای سقفی توکار معمولاً با کانالکشی مناسب، کمصداتر عمل میکنند. در مدل زمینی نیز موتورهای با دور متغیر (Inverter) یا فنهای سه سرعته میتوانند در سرعت پایین، سروصدای کمتری تولید کنند.
جنس کویل و نوع فین: کویلهای مسی-آلومینیوم رایجترین و با بازدهی بالا هستند. فینها نیز باید با فاصله مناسب باشند تا هم بازدهی تبادل حرارت خوب باشد و هم به راحتی کثیف نشوند.
کیفیت موتور فن و نوع آن: موتورهای الکترونیکی با جریان متناوب (EC Motor) نسبت به موتورهای AC سنتی، کممصرفتر و کمصداتر هستند اما گرانترند.
فیلترهای قابل شستشو یا تعویض: فیلترهای با کیفیت ذرات معلق، گرده و آلایندهها را بهتر جذب میکنند و نیاز به شستشوی مکرر ندارند.
کنترلپذیری: اطمینان از وجود ترموستات مجهز به سنسور دمای محیط و قابلیت برنامهریزی ساعت کار. برخی مدلها قابلیت اتصال به سیستم مدیریت ساختمان (BMS) را دارند.
نحوه نصح و نگهداری
نصب فنکویل باید توسط نصاب مجرب و با رعایت اصول فنی انجام شود. برای نصب سقفی، مهار صحیح دستگاه به سازه سقف با استفاده از آویزهای ضد لرزش الزامی است. برای نصب زمینی، تراز بودن دستگاه و فاصله مناسب از دیوار برای گردش هوا رعایت شود. لولهکشی آب سرد و گرم باید عایقبندی شده و از مواد با کیفیت استفاده شود تا از اتلاف انرژی و تشکیل میعان جلوگیری گردد. شیرهای هواگیری و درین نیز باید به درستی نصب شوند.
نگهداری دوره ای شامل تمیز کردن فیلترهای هوا هر ۱ تا ۳ ماه (بسته به آلودگی محیط)، شستشوی کویلها با مواد شوینده مخصوص سالی یکبار، بازرسی و سرویس موتور و فن، چک کردن سطح صدا و لرزش و بازرسی اتصالات لولهکشی است. عدم نگهداری مناسب منجر به کاهش بازدهی، افزایش مصرف برق، انتشار بوی نامطبوع و در نهایت خرابی زودرس دستگاه میشود.
جمعبندی
انتخاب بین فنکویل سقفی و زمینی یک تصمیم مهندسی-معماری است که باید بر اساس اولویتهای فضای مورد نظر گرفته شود. اگر حفظ فضای کف و زیبایی بصری اولویت اصلی است، فنکویل سقفی (ترجیحاً توکار) گزینه برتر است. اگر سهولت دسترسی برای سرویس و نگهداری و کاهش هزینه نصب اولیه مهمتر باشد، فنکویل زمینی انتخاب منطقیتری خواهد بود. در هر صورت، محاسبه دقیق ظرفیت، انتخاب محصول با کیفیت از برند معتبر و نصب و نگهداری اصولی، کلید دستیابی به آسایش حرارتی مطلوب و صرفهجویی در انرژی در بلندمدت است. قبل از تصمیمگیری نهایی، مشورت با یک مهندس مکانیک مجرب را فراموش نکنید.
