جنس لنس کویل چه تأثیری دارد؟ بررسی کامل تأثیر متریال بر عملکرد و کاربرد

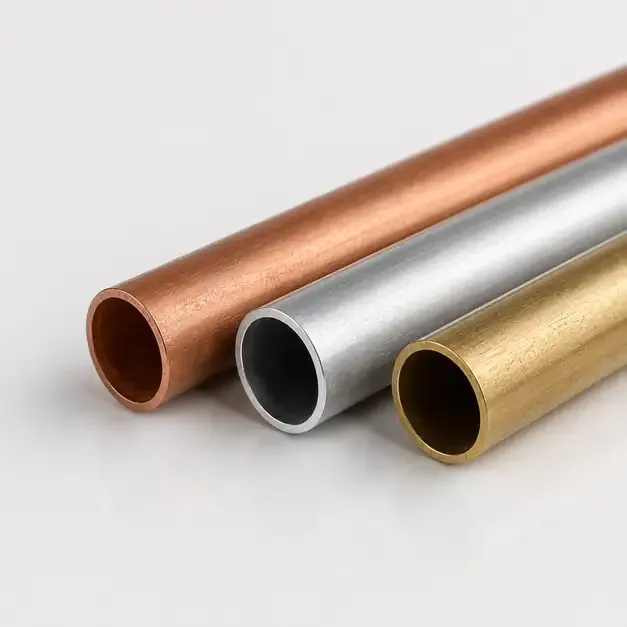

جنس لولههای کویل نقش مهمی در راندمان، دوام و مقاومت در برابر خوردگی دارد. در این مقاله، تأثیر متریالهای رایج مانند مس، استنلس استیل و آلومینیوم را بررسی میکنیم.
اگر در صنعت تاسیسات، تهویه مطبوع یا فرآیندهای صنعتی فعالیت داشته باشید، حتماً با کویلهای حرارتی سر و کار دارید. کویلها قلب تپندهی بسیاری از سیستمهای مبدل حرارتی هستند و عملکرد آنها تا حد زیادی به متریال تشکیلدهندهی لولههایشان گره خورده است. انتخاب نادرست جنس لوله میتواند منجر به کاهش راندمان، خرابی زودرس، افزایش هزینههای تعمیر و نگهداری و حتی توقف خط تولید شود. اما سوال اصلی اینجاست: جنس لولههای کویل دقیقاً چه تأثیری دارد و چگونه باید بهترین ماده را برای کاربرد خود انتخاب کرد؟
در این مقاله، فراتر از یک لیست ساده از مزایا و معایب، به عمق تأثیرات فنی و اقتصادی متریال مختلف خواهیم رفت. ما بررسی میکنیم که چگونه جنس لوله بر انتقال حرارت، مقاومت در برابر خوردگی ناشی از آب یا مواد شیمیایی، تحمل فشار و دما، قابلیت مونتاژ و در نهایت، کل هزینهی مالکیت تأثیر میگذارد. با درک این اصول، شما قادر خواهید بود انتخابی آگاهانه داشته باشید که نه تنها نیازهای فوری پروژه را برآورده کند، بلکه در بلندمدت نیز مقرون به صرفه و قابل اعتماد باشد.
انتقال حرارت: هسته اصلی عملکرد کویل
اولین و شاید مهمترین تأثیر جنس لوله، بر روی ضریب انتقال حرارت آن است. این ضریب نشان میدهد که ماده با چه سرعتی میتواند گرما را از یک سیال (مانند آب یا مبرد) به دیواره لوله و سپس به محیط بیرون (مانند هوا یا یک سیال دیگر) منتقل کند. هرچه این ضریب بالاتر باشد، کویل کوچکتر و کارآمدتر خواهد بود. مس، با ضریب هدایت حرارتی بسیار بالا (حدود ۴۰۰ W/m·K)، در صدر جدول قرار دارد. این ویژگی باعث میشود کویلهای مسی برای کاربردهایی که نیاز به انتقال حرارت سریع و کارایی بالا دارند، مانند کندانسورها و اواپراتورهای سیستمهای تهویه مطبوع، گزینهای ایدهآل باشند.
در مقابل، استنلس استیل (ضریب هدایت حرارتی حدود ۱۶ W/m·K) انتقال حرارت کمتری دارد. این بدان معناست که برای دستیابی به همان میزان تبادل حرارت، ممکن است به سطح تماس بیشتری (یعنی کویل بزرگتر یا فینهای بیشتر) نیاز باشد. با این حال، این ضعف در کارایی حرارتی، با مزایای دیگر جبران میشود. آلیاژهای خاص مانند تیتانیوم نیز ضریب هدایت متوسطی دارند، اما در محیطهای بسیار خورنده، همین سطح از انتقال حرارت میتواند قابل قبول و بهینه باشد.
مثال کاربردی: انتخاب بین مس و استنلس استیل در یک چیلر
وضعیت: یک کارخانه تولید مواد غذایی قصد خرید یک چیلر جدید برای خط تولید خود را دارد. آب خنککننده در تماس با مواد فرآوری شده قرار نمیگیرد، اما کیفیت آب شهر سخت است و احتمال تشکیل رسوب و خوردگی خفیف وجود دارد. اقدام: تیم مهندسی دو گزینه را بررسی میکند: کویل مسی با پوشش محافظ و کویل استنلس استیل ۳۱۶. کویل مسی اولیه ارزانتر و کارایی حرارتی بهتری دارد. کویل استنلس استیل گرانتر است اما مقاومت ذاتی بالاتری در برابر خوردگی ناشی از کلر و املاح آب دارد. نتیجه: با تحلیل هزینهی چرخه عمر، مشخص میشود که با وجود قیمت اولیه بالاتر، کویل استنلس استیل به دلیل کاهش شدید نیاز به شستشوی شیمیایی برای رسوبزدایی، عدم نیاز به تعویض زودهنگام و کاهش downtime خط تولید، در یک بازه ۱۰ ساله مقرون به صرفهتر است. بنابراین، کویل استنلس استیل انتخاب میشود.
مقاومت در برابر خوردگی: عامل تعیینکننده عمر کویل
خوردگی دشمن شماره یک کویلهاست. جنس لوله، خط اول دفاع در برابر این پدیده مخرب است. خوردگی میتواند ناشی از عوامل مختلفی باشد: خوردگی عمومی در اثر اسیدیته یا قلیایی بودن آب، خوردگی گالوانیک در اثر تماس دو فلز متفاوت، خوردگی حفرهای، خوردگی شکافی و خوردگی ناشی از کلریدها. هر متریال، پاسخی متفاوت به این شرایط میدهد.
مس به طور کلی در محیطهای آبی غیراسیدی و فاقد آمونیاک مقاومت خوبی دارد، اما در برابر کلریدهای بالا (مانند آب دریا یا هوای ساحلی) و آبهای نرم اسیدی آسیبپذیر است. استنلس استیل ۳۰۴ برای محیطهای معمولی با تماس محدود با کلرید مناسب است، اما استنلس استیل ۳۱۶ با افزودن مولیبدن، مقاومت به مراتب بالاتری در برابر خوردگی حفرهای ناشی از کلریدها دارد و برای محیطهای دریایی یا صنعتی سنگین ایدهآل است. تیتانیوم، قهرمان بیرقابت این میدان است که تقریباً در برابر تمامی محیطهای خورنده، از جمله آب دریا، کلر مرطوب و بسیاری از اسیدها، مقاومت استثنایی از خود نشان میدهد، اما قیمت آن بسیار بالاست.
- مس با پوشش محافظ (Coatings): گاهی برای افزایش مقاومت مس، از پوششهای اپوکسی، تفلون یا نیکل استفاده میشود. این پوششها میتوانند عمر کویل را افزایش دهند، اما در صورت آسیب دیدن پوشش، خوردگی موضعی شدیدی رخ میدهد.
- آلیاژهای مس-نیکل (Cu-Ni): آلیاژهایی مانند ۹۰/۱۰ یا ۷۰/۳۰ مس-نیکل، مقاومت عالی در برابر خوردگی آب دریا از خود نشان میدهند و اغلب در مبدلهای حرارتی کشتیها و آبشیرینکنها استفاده میشوند.
- کربن استیل: این متریال ارزانقیمت تنها در کاربردهای محدود با آب غیرخورنده و با استفاده از بازدارندههای خوردگی (Inhibitors) و عملیات آبکاری قابل استفاده است و نیاز به نگهداری شدید دارد.
تحمل فشار و دما: ایمنی و پایداری در شرایط سخت
جنس لوله، استحکام مکانیکی و توانایی آن در تحمل فشارهای داخلی و دمای بالا را تعیین میکند. استنلس استیل و تیتانیوم از استحکام تسلیم و کششی بالاتری نسبت به مس برخوردارند. این ویژگی به آنها اجازه میدهد تا در سیستمهای با فشار کاری بالا (مانند سیستمهای تبرید با مبردهای فشار بالا یا دیگهای بخار) و یا در برابر ضربه و ارتعاش، عملکرد مطمئنتری داشته باشند.
همچنین، نقطه ذوب و حفظ خواص مکانیکی در دماهای بالا نیز مهم است. استنلس استیلهای گرید بالا و تیتانیوم میتوانند در دماهای بسیار بالا (حتی بالای ۵۰۰ درجه سانتیگراد) بدون افت شدید استحکام کار کنند، در حالی که مس در دماهای بالا نرم میشود. بنابراین، برای کاربردهای با دمای عملیاتی بسیار بالا یا پایین (کرایوژنیک)، انتخاب متریال بر اساس خواص مکانیکی آن در آن محدوده دمایی خاص حیاتی است.
قابلیت ساخت و مونتاژ: تأثیر بر طراحی و هزینه تولید
متریال لوله بر روی روش ساخت کویل نیز تأثیر میگذارد. مس به دلیل نرمی و چکشخواری عالی، به راحتی خم شده و به شکل کویلهای پیچیده درمیآید. همچنین، لحیمکاری و جوشکاری آن نسبتاً ساده است که این امر مونتاژ کویل به هدرها (Headers) را آسان میکند. این ویژگیها، هزینه تولید کویلهای مسی را کاهش میدهد.
از سوی دیگر، کار با استنلس استیل سختتر است. خمکاری آن نیاز به ابزار قویتر دارد و جوشکاری آن به تخصص و تجهیزات خاص (مانند جوش TIG) نیازمند است تا از ایجاد خوردگی در ناحیه جوش جلوگیری شود. جوشکاری تیتانیوم حتی تخصصیتر و پرهزینهتر است و باید در محیط کاملاً عاری از گازهای مخرب مانند نیتروژن و اکسیژن انجام شود. این ملاحظات ساخت، مستقیماً بر قیمت نهایی کویل تأثیر میگذارند.
تحلیل هزینه چرخه عمر (LCCA): معیار نهایی انتخاب
بسیاری از خریداران تنها به قیمت اولیه کویل نگاه میکنند، اما تصمیم هوشمندانه بر اساس تحلیل هزینه چرخه عمر گرفته میشود. این تحلیل شامل تمام هزینههای مرتبط از زمان خرید تا اسقاط تجهیز است: قیمت اولیه، هزینه نصب، هزینه انرژی مصرفی (که به راندمان حرارتی بستگی دارد)، هزینه تعمیر و نگهداری دورهای (شستشو، بازرسی، تعمیر نشتی) و در نهایت، هزینه تعویض یا از کارافتادگی.
یک کویل مسی ممکن است ارزانتر خریداری شود، اما اگر در محیطی خورنده قرار گیرد، هزینههای نگهداری سالانه برای شستشوهای شیمیایی مکرر و تعمیر نشتیها میتواند سرسامآور باشد و عمر آن به شدت کاهش یابد. در مقابل، یک کویل تیتانیومی با قیمت اولیه بسیار بالا، ممکن است در یک سیستم آبدریاکنار (Once-Through Seawater) بدون نیاز به هیچ گونه نگهداری خاصی به مدت ۲۵ تا ۳۰ سال کار کند و در بلندمدت، گزینهای به مراتب اقتصادیتر باشد. محاسبه این هزینهها نیازمند نگاهی بلندمدت و دقیق به شرایط عملیاتی است.
چکلیست انتخاب جنس لوله کویل
- سیال داخل لوله چیست؟ (آب شیرین، آب دریا، مبرد، گاز داغ، مواد شیمیایی) خورندگی آن را بررسی کنید.
- سیال خارج لوله (روی فینها) چیست؟ (هوا، گازهای خورنده، بخار) تأثیر آن بر لوله و اتصالات را در نظر بگیرید.
- محدوده دما و فشار کاری چقدر است؟ از استحکام مکانیکی متریال در این محدوده اطمینان حاصل کنید.
- ملاحظات فضایی و وزنی دارید؟ کویل مسی برای یک سطح حرارتی مشخص، معمولاً فشردهتر است.
- بودجه اولیه و دیدگاه بلندمدت شما چیست؟ تحلیل هزینه چرخه عمر را انجام دهید.
- دسترسی به خدمات تعمیر و تخصص جوشکاری دارید؟ تعمیر کویل تیتانیوم در همه جا ممکن نیست.
اشتباهات رایج در انتخاب جنس لوله کویل
یکی از رایجترین اشتباهات، تعمیم دادن یک تجربه خوب به همه پروژههاست. مثلاً استفاده از کویل مسی در یک پروژه داخلی موفق، دلیل بر مناسب بودن آن برای یک پروژه ساحلی نیست. اشتباه دیگر، نادیده گرفتن کیفیت آب است. حتی در یک شهر، کیفیت آب مناطق مختلف میتواند متفاوت باشد. انجام آزمایش آب (Water Analysis) قبل از انتخاب متریال، یک سرمایهگذاری کوچک و ضروری است. همچنین، صرفهجویی در هزینه با انتخاب کویل ارزانقیمت بدون در نظر گرفتن محیط عملیاتی، اغلب منجر به پرداخت چند برابری در قالب هزینههای تعمیرات و توقف تولید میشود.
سوالات متداول درباره تأثیر جنس لولههای کویل
آیا میتوان از کویلهای آلومینیومی استفاده کرد؟
آلومینیوم به دلیل وزن سبک و هدایت حرارتی نسبتاً خوب (حدود ۲۳۷ W/m·K) در برخی رادیاتورها و کویلهای هواخنک (Air Cooled Condensers) مورد استفاده قرار میگیرد. با این حال، مقاومت آن در برابر خوردگی به ویژه در محیطهای قلیایی و در تماس با برخی فلزات دیگر ضعیف است. همچنین، اتصال و تعمیر آن مشکلتر از مس است. بنابراین استفاده از آن معمولاً در کاربردهای خاص و با طراحی کنترلشده توصیه میشود و به طور کلی برای کاربردهای آبمحور رایج نیست.
برای سیستمهای آب شور (دریایی) بهترین جنس چیست؟
برای آب دریا، گزینههای برتر به ترتیب تیتانیوم، آلیاژهای مس-نیکل (مانند CuNi 90/10 یا ۷۰/۳۰) و استنلس استیل ۳۱۶ هستند. تیتانیوم بهترین و گرانترین انتخاب است. مس-نیکل تعادلی خوب بین هزینه و عملکرد ارائه میدهد و استنلس استیل ۳۱۶ نیز در صورت کنترل سرعت جریان و جلوگیری از ایجاد رسوب، میتواند گزینه مناسبی باشد. کویل مسی استاندارد برای آب دریا به سرعت دچار خوردگی میشود.
تفاوت کویل استنلس استیل ۳۰۴ و ۳۱۶ در چیست؟
تفاوت اصلی در وجود عنصر مولیبدن (Mo) در گرید ۳۱۶ است. این افزودنی مقاومت به خوردگی حفرهای و شکافی را به ویژه در محیطهای حاوی کلرید (مانند آب شور، برخی مواد شیمیایی یا هوای صنعتی) به شدت افزایش میدهد. استنلس استیل ۳۰۴ برای محیطهای معمولی و غیرخورنده کافی است، اما برای محیطهای ساحلی، استخرهای شنا یا صنایع شیمیایی، استنلس استیل ۳۱۶ انتخاب به مراتب مطمئنتری است.
آیا کویل مسی همیشه بهتر از استنلس استیل انتقال حرارت میدهد؟
از نظر ضریب هدایت ذاتی ماده، بله. مس رسانای به مراتب بهتری است. اما در عمل، طراحی کلی کویل (تراکم فینها، آرایش لولهها، سرعت سیال) نیز بسیار مؤثر است. یک کویل استنلس استیل با طراحی بهینه میتواند عملکردی نزدیک به یک کویل مسی با طراحی متوسط داشته باشد. اما اگر همه پارامترهای طراحی یکسان باشند، کویل مسی قطعاً بازده حرارتی بالاتری خواهد داشت.
چگونه میتوان عمر کویل را افزایش داد؟
علاوه بر انتخاب صحیح جنس لوله بر اساس محیط، اقدامات نگهداری پیشگیرانه کلیدی هستند: استفاده از فیلتراسیون مناسب برای سیال، انجام شستشوی دورهی فیزیکی (با آب یا هوا) برای جلوگیری از گرفتگی، کنترل شیمیایی آب (مانند تنظیم pH و استفاده از بازدارندهها)، و بازرسیهای دورهای برای شناسایی زودهنگام علائم خوردگی یا نشتی. همچنین، جلوگیری از کارکرد سیستم در خارج از محدوده طراحیشده دما و فشار نیز حیاتی است.
آیا پوششهای داخلی کویلهای مسی ارزش دارند؟
پوششهای با کیفیت بالا (مانند پوششهای هیدروفیلیک یا پوششهای اپوکسی خاص) میتوانند در شرایط خاص مفید باشند. مثلاً پوششهای ضد رسوب میتوانند فرآیند رسوبگیری را کند کنند. اما این پوششها یک راهحل جادویی نیستند. آنها ممکن است اندکی بر انتقال حرارت تأثیر بگذارند و در صورت آسیب دیدن، خوردگی موضعی تشدید میشود. استفاده از آنها باید پس از مشورت با سازنده و با در نظر گرفتن دقیق شرایط آب انجام شود.
برای سیستمهای آب داغ (مثلاً بالای ۸۰ درجه سانتیگراد) چه متریالی پیشنهاد میشود؟
در دماهای بالا، علاوه بر تحمل دما، مسئله خوردگی نیز تشدید میشود. استنلس استیل (به ویژه گرید ۳۱۶) برای بسیاری از کاربردهای آب داغ تا حدود ۱۲۰ درجه سانتیگراد گزینهای مطمئن است. برای دماهای بالاتر یا در صورت وجود املاح خاص، ممکن است نیاز به آلیاژهای خاص تری مانند داپلکس یا سوپر داپلکس باشد. مس نیز در محدوده دمایی مشخصی قابل استفاده است، اما در دماهای بسیار بالا استحکام خود را از دست میدهد.
نتیجهگیری: انتخاب آگاهانه، سرمایهگذاری بلندمدت
همانطور که دیدیم، جنس لولههای کویل تأثیری همهجانبه و عمیق بر عملکرد، دوام و اقتصاد سیستم دارد. این انتخاب، یک تصمیم صرفاً فنی یا مالی نیست، بلکه یک استراتژی بلندمدت برای بهرهوری و قابلیت اطمینان است. هیچ مادهی «بهترین مطلق» وجود ندارد؛ تنها مادهی «بهترین برای کاربرد شما» وجود دارد. کلید موفقیت، درک کامل شرایط عملیاتی (سیال، دما، فشار، محیط) و سپس تطبیق آن با ویژگیهای ذاتی هر متریال است.
گام عملی بعدی این است: قبل از تصمیمگیری نهایی، حتماً یک تحلیل دقیق از سیال کاری خود (ترجیحاً با آزمایش) تهیه کنید. سپس، با در دست داشتن این دادهها، با یک مهندس مجرب یا سازنده معتبر کویل مشورت نمایید. هزینهی این مشورت و تحلیل، به مراتب کمتر از هزینههای ناشی از انتخاب اشتباه خواهد بود. به یاد داشته باشید، یک کویل با جنس مناسب، نه یک هزینه، بلکه یک سرمایهگذاری مطمئن برای سالهای آینده عملیات بیدردسر و کارآمد شماست.
