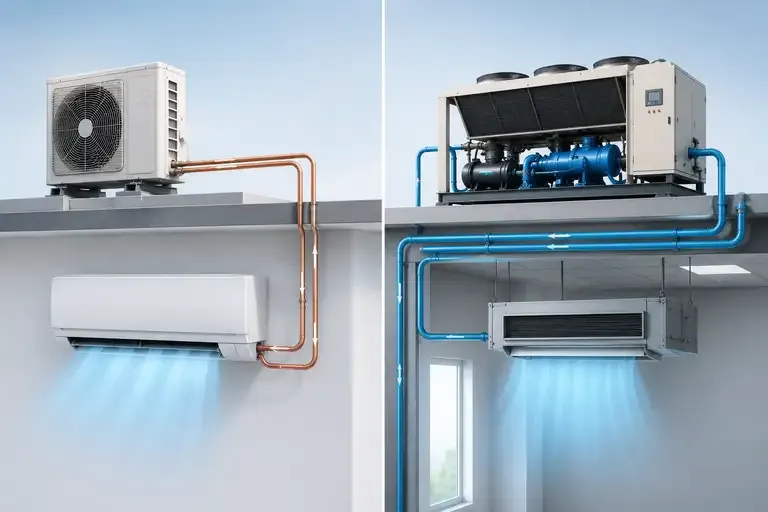

تفاوت سیستمهای DX و سیستمهای آب سرد در تهویه مطبوع
انتخاب بین سیستمهای DX (انبساط مستقیم) و سیستمهای آب سرد برای سرمایش ساختمان، تصمیمی حیاتی است که بر اساس کاربرد، مقیاس پروژه و نیازهای انرژی صورت میگیرد. در این مقاله به بررسی عمیق تفاوتهای این دو تکنولوژی میپردازیم.
در دنیای پیچیده و متنوع سیستمهای تهویه مطبوع، دو رویکرد اصلی برای سرمایش فضاها وجود دارد: سیستمهای DX یا انبساط مستقیم (Direct Expansion) و سیستمهای آب سرد (Chilled Water Systems). درک تفاوت بنیادین این دو سیستم، نه تنها برای مهندسان و طراحان تاسیسات، بلکه برای مدیران ساختمانها و سرمایهگذاران نیز ضروری است. انتخاب اشتباه میتواند منجر به مصرف انرژی بالا، هزینههای عملیاتی سرسامآور و عدم تامین آسایش حرارتی مطلوب شود. این مقاله قصد دارد با زبانی ساده اما فنی، به شکافتن این دو تکنولوژی بپردازد و معیارهای انتخاب هر یک را در شرایط مختلف بررسی کند.
سیستم DX (انبساط مستقیم) چیست؟
سیستمهای DX، رایجترین و شناختهشدهترین نوع سیستمهای تهویه مطبوع برای مصارف مسکونی، اداری کوچک و برخی کاربردهای تجاری هستند. در این سیستم، مبرد (Refrigerant) به طور مستقیم درون کویلهای اواپراتور (کویل سرمایشی) دستگاههایی مانند اسپلیت، داکت اسپلیت یا هواسازهای کوچک جریان مییابد. مبرد با گرفتن گرمای هوای عبوری از روی کویل، تبخیر شده و خود به طور مستقیم عامل سرمایش هوا میشود. به عبارت دیگر، چرخه تبرید (تراکم، تقطیر، انبساط و تبخیر) به طور کامل در یک حلقه بسته بین یونیت خارجی (کندانسور) و یونیت داخلی (اواپراتور) اتفاق میافتد.
مزایای کلیدی سیستمهای DX
- نصب سریع و نسبتاً ساده: نیاز به لولهکشی پیچیده آب ندارند و معمولاً با اتصال لولههای مبرد و کابلهای برق راهاندازی میشوند.
- راندمان در ظرفیتهای کوچک تا متوسط: برای فضاهای با مساحت محدود، معمولاً بازده انرژی خوبی ارائه میدهند.
- کنترل مستقل زونها: امکان کنترل دمای هر واحد یا فضای مجزا به صورت مستقل وجود دارد.
- هزینه اولیه پایینتر: برای پروژههای کوچک، سرمایه گذاری اولیه کمتری نسبت به سیستم آب سرد نیاز دارند.
- عدم نیاز به تجهیزات مرکزی پیچیده: نیاز به چیلر، برج خنککننده و پمپهای آب حجیم نیست.
معایب و محدودیتهای سیستمهای DX
- محدودیت در ظرفیت و فاصله: طول لولهکشی مبرد محدود است (معمولاً تا ۵۰-۶۰ متر) و راندمان در فواصل طولانی یا ظرفیتهای بسیار بالا کاهش مییابد.
- مصرف انرژی بالا در مقیاس بزرگ: برای ساختمانهای بزرگ با دهها یونیت داخلی، مجموع مصرف برق کمپرسورها میتواند بسیار بیشتر از یک سیستم مرکزی کارآمد باشد.
- تعمیر و نگهداری پراکنده: خرابی هر یونیت مستقل بوده و نگهداری از تعداد زیادی دستگاه پراکنده میتواند دشوار و پرهزینه باشد.
- خطر نشت مبرد: نشت مبرد در لولهکشی طولانی نه تنها به محیط زیست آسیب میزند، بلکه هزینه تعمیر و شارژ مجدد دارد.
سیستم آب سرد (چیلر) چیست؟
سیستم آب سرد یک سیستم مرکزی تهویه مطبوع است که در آن، سرمایش در یک نقطه مرکزی (چیلر) تولید میشود. چیلر با استفاده از چرخه تبرید، آب را سرد میکند (معمولاً تا دمای ۷ درجه سانتیگراد). این آب سرد سپس توسط شبکهای از پمپها و لولهکشیهای عایقبندی شده به واحدهای توزیع کننده هوای سرد در سراسر ساختمان، مانند هواساز (AHU) یا فنکویل (FCU) پمپ میشود. در این واحدها، آب سرد از داخل کویلها عبور کرده و هوای دمیده شده از روی این کویلها را خنک میکند. سپس آب گرم شده (حدود ۱۲ درجه سانتیگراد) به چیلر بازگردانده میشود تا دوباره خنک شود. بنابراین، عامل انتقال سرما در این سیستم آب است، نه مبرد.
مزایای کلیدی سیستمهای آب سرد
- بازده انرژی بالا در مقیاس بزرگ: یک چیلر مرکزی با راندمان بالا، به مراتب نسبت به دهها کمپرسور مستقل، انرژی کمتری برای تامین سرمایش یک ساختمان بزرگ مصرف میکند.
- انعطافپذیری طراحی و کنترل مرکزی: امکان طراحی سیستمهای پیچیده با کنترلپذیری بالا بر روی دبی آب، دما و عملکرد کلی سیستم وجود دارد.
- عدم محدودیت فاصله: لولهکشی آب میتواند صدها متر طول داشته باشد و ساختمانهای وسیع یا چندین ساختمان را تحت پوشش قرار دهد.
- طول عمر بالا و نگهداری متمرکز: تجهیزات مرکزی (چیلر، پمپ) عمر طولانیتری دارند و تعمیر و نگهداری آنها در یک مکان متمرکز صورت میگیرد.
- قابلیت یکپارچهسازی با سیستمهای دیگر: امکان استفاده از چیلر جذبی با حرارت تلفاتی یا انرژی خورشیدی، یا اتصال به سیستمهای گرمایشی مانند دیگهای آب گرم وجود دارد.
معایب و محدودیتهای سیستمهای آب سرد
- هزینه سرمایهگذاری اولیه بسیار بالا: نیاز به خرید چیلر، برج خنککننده، پمپهای قوی، لولهکشی گسترده و مخزن انبساط دارد.
- پیچیدگی طراحی و نصب: طراحی هیدرولیک سیستم، عایقبندی لولهها و تامین فضای موتورخانه مرکزی نیازمند مهندسی دقیق است.
- نیاز به آب و رسوبزدایی: سیستمهای تر (با برج خنککننده) مصرف آب دارند و خطر رسوب گرفتگی در چیلر و کویلها وجود دارد.
- عدم کنترل مستقل کامل: اگرچه فنکویلها کنترل محلی دما دارند، اما خاموشی چیلر مرکزی به معنای قطع سرمایش کل ساختمان است.
- اتلاف انرژی در پمپاژ: پمپهای بزرگ برای گردش آب، خود مصرف انرژی قابل توجهی دارند.
مقایسه جامع تفاوتهای سیستم DX و سیستم آب سرد
برای درک بهتر، تفاوت این دو سیستم را در جدولهای کلیدی مقایسه میکنیم. این مقایسه به انتخاب صحیح کمک شایانی خواهد کرد.
مقایسه از نظر عملکرد و طراحی
مهمترین تفاوت در عامل انتقال سرما نهفته است. در سیستم DX، مبرد مستقیم هوا را خنک میکند. در سیستم آب سرد، مبرد ابتدا آب را خنک میکند و سپس این آب سرد، هوا را خنک میکند. این تفاوت اساسی، پیامدهای طراحی زیادی دارد. سیستمهای DX معمولاً به صورت پکیجهای از پیش ساخته شده (اسپلیت، VRF) عرضه میشوند، در حالی که سیستم آب سرد یک سیستم "سفارشی" است که برای هر پروژه به صورت خاص طراحی و مونتاژ میشود. همچنین، در سیستم DX، کنترل دما معمولاً با تنظیم سرعت کمپرسور یا روشن/خاموش کردن آن انجام میشود. در سیستم آب سرد، کنترل با تنظیم دبی آب عبوری از کویل یا mixing valve صورت میگیرد که دقت و انعطاف بیشتری دارد.
مقایسه از نظر اقتصادی (هزینه اولیه و عملیاتی)
همانطور که اشاره شد، هزینه نصب اولیه سیستم آب سرد به دلیل حجم تجهیزات و کار نصب، به مراتب بیشتر از سیستم DX است. این تفاوت برای ساختمانهای کوچک میتواند چندین برابر باشد. اما در بلندمدت و برای ساختمانهای بزرگ (معمولاً بالای ۲۰۰۰ متر مربع یا با بار سرمایشی بالا)، معادله برعکس میشود. هزینه برق مصرفی سالانه یک سیستم مرکزی آب سرد با چیلرهای جدید و راندمان بالا (مانند چیلرهای سانتریفیوژ یا اسکرو) میتواند تا ۳۰-۴۰٪ کمتر از مجموعهای از سیستمهای DX مستقل باشد. بنابراین، محاسبه دوره بازگشت سرمایه (Payback Period) در اینجا حیاتی است.
مقایسه از نظر مصرف انرژی و پایداری
سیستمهای آب سرد مرکزی پتانسیل بیشتری برای بهینهسازی انرژی دارند. امکان استفاده از چیلرهای جذبی با گاز طبیعی یا حرارت تلفاتی، Free Cooling (سرمایش آزاد) در فصلهای سرد با استفاده از برج خنککننده، و ذخیرهسازی انرژی حرارتی (Ice Storage) در آنها وجود دارد. همچنین، نصب چیلرهای بزرگ با راندمان بسیار بالا (COP بالا) مقرون به صرفه است. در سیستمهای DX پیشرفتهای مانند VRF (جریان مبرد متغیر) نیز تکنولوژیهای inverter و بازیافت حرارت، مصرف انرژی را به شدت بهبود بخشیدهاند، اما در نهایت برای مقیاسهای بسیار بزرگ، سیستم آب سرد گزینه سبزتری محسوب میشود.
نتیجهگیری و راهنمای انتخاب: کدام سیستم برای شما مناسبتر است؟
هیچ پاسخ مطلقی برای این سوال وجود ندارد. انتخاب بین DX و آب سرد تابع پارامترهای متعددی است که مهمترین آنها عبارتند از:
- مقیاس و ابعاد پروژه: برای ویلاها، آپارتمانهای کوچک، واحدهای اداری زیر ۲۰۰ متر مربع و فروشگاههای متوسط، سیستم DX (اسپلیت یا داکت اسپلیت) معمولاً بهترین انتخاب است. برای ساختمانهای اداری بزرگ، بیمارستانها، دانشگاهها، مراکز خرید، هتلها و مجتمعهای مسکونی بزرگ، سیستم آب سرد گزینه بهینهتری از نظر انرژی و مدیریت است.
- بودجه اولیه: اگر محدودیت بودجه جدی وجود دارد و پروژه کوچک است، سیستم DX هزینه اولیه کمتری دارد. اگر بودجه کافی برای سرمایهگذاری اولیه وجود دارد و هدف کاهش هزینههای عملیاتی بلندمدت است، سیستم آب سرد را در نظر بگیرید.
- انعطافپذیری و کنترل: اگر نیاز به کنترل دمای کاملاً مستقل و متفاوت در تعداد زیادی اتاق یا واحد جداگانه دارید (مانند یک هتل)، سیستمهای VRF (که زیرمجموعه پیشرفته DX هستند) یا سیستم آب سرد با فنکویلهای مستقل میتوانند گزینه باشند.
- فضای موتورخانه: سیستم آب سرد نیاز به فضای قابل توجهی برای چیلر، پمپها و برج خنککننده دارد. در صورتی که این فضا موجود نباشد، سیستمهای DX یا VRF که یونیت خارجی آنها روی پشت بام یا نما نصب میشود، راه حل بهتری هستند.
- نوع کاربری و اهمیت تداوم کارکرد: در مراکز حساس مانند دیتاسنترها یا بیمارستانها که قطعی سیستم غیرقابل قبول است، سیستم آب سرد با طراحی Redundant (چند چیلر پشتیبان) و امکان Free Cooling، قابلیت اطمینان بسیار بالاتری ارائه میدهد.
در نهایت، مشاوره با یک مهندس مکانیک خبره و انجام مطالعات دقیق بار حرارتی، تحلیل هزینه چرخه عمر (LCCA) و بررسی دقیق نیازهای پروژه، کلید انتخاب صحیح بین این دو غول دنیای سرمایش است. هر دو سیستم جایگاه خود را دارند و پیشرفتهای تکنولوژی، مرز بین کارایی آنها را در ظرفیتهای میانی بیش از پیش کمرنگ کرده است.
