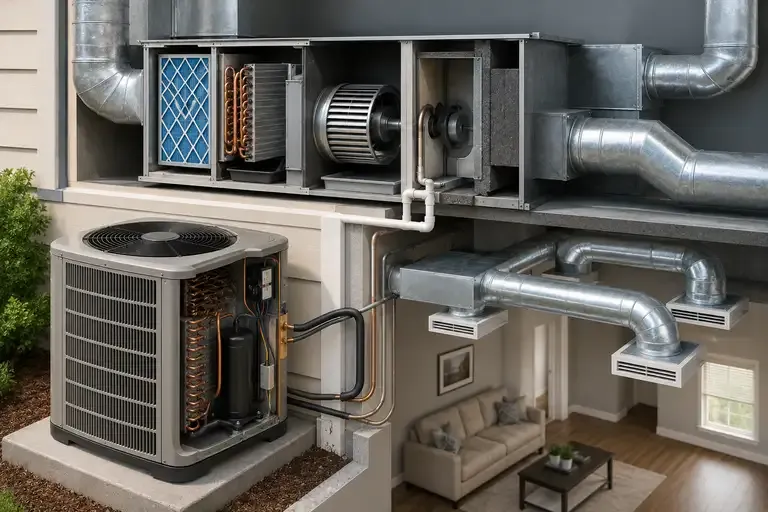

اجزای اصلی سیستم تهویه مطبوع: از کمپرسور تا ترموستات
سیستم تهویه مطبوع چگونه هوای خانه شما را خنک و مطبوع نگه میدارد؟ در این مقاله به بررسی کامل و دقیق تمامی اجزای اصلی یک سیستم تهویه مطبوع، از کمپرسور قلب تپنده آن تا ترموستات فرمانده، میپردازیم تا با عملکرد و نقش هر قطعه آشنا شوید.
مقدمهای بر سیستم تهویه مطبوع
سیستم تهویه مطبوع (Air Conditioning System) یکی از پیچیدهترین و در عین حال حیاتیترین سیستمهای مدرن در ساختمانهای مسکونی، تجاری و صنعتی است. این سیستم فراتر از خنککردن ساده هوا عمل میکند و وظیفه کنترل دما، رطوبت، کیفیت و حتی جریان هوا را در فضای داخلی بر عهده دارد. درک اجزای اصلی این سیستم نه تنها به صاحبان خانهها و مدیران ساختمانها کمک میکند تا نگهداری بهتری داشته باشند، بلکه در زمان انتخاب سیستم مناسب یا عیبیابی مشکلات ساده بسیار کاربردی خواهد بود. عملکرد کلی یک سیستم تهویه مطبوع مبتنی بر اصول ترمودینامیک و انتقال حرارت است و با گردش یک مایع مخصوص به نام مبرد (Refrigerant) بین اجزای مختلف، گرما را از داخل فضای مورد نظر گرفته و به بیرون دفع میکند. در ادامه، هر یک از این اجزای کلیدی را به تفصیل بررسی خواهیم کرد.
کمپرسور: قلب تپنده سیستم
کمپرسور را میتوان مهمترین و حیاتیترین بخش یک سیستم تهویه مطبوع دانست. این قطعه که معمولاً در واحد بیرونی (کندانسینگ یونیت) قرار دارد، نقش پمپ سیستم را ایفا میکند. وظیفه اصلی کمپرسور، دریافت مبرد کمفشار و کمدمای گازی از اواپراتور (واحد داخلی) و فشرده کردن آن است. با فشرده شدن گاز، فشار و دمای آن به شدت افزایش مییابد و به حالت گازی داغ و پرفشار تبدیل میشود. این گاز داغ سپس برای فرآیند بعدی به کندانسور فرستاده میشود.
انواع کمپرسورها
کمپرسورها در طراحیها و انواع مختلفی تولید میشوند که هر کدام مزایا و معایب خاص خود را دارند:سلامت کمپرسور برای عملکرد کل سیستم حیاتی است و خرابی آن معمولاً پرهزینهترین تعمیر محسوب میشود.
- کمپرسورهای رفت و برگشتی (Reciprocating): رایجترین نوع در سیستمهای مسکونی قدیمیتر، که با حرکت پیستون کار میکنند. عملکردی مشابه موتور خودرو دارند.
- کمپرسورهای اسکرال (Scroll): امروزه محبوبیت زیادی در سیستمهای جدید پیدا کردهاند. این کمپرسورها دارای دو مارپیچ (اسکرال) هستند که یکی ثابت و دیگری متحرک است. عملکرد نرمتر، بازدهی بالاتر و سروصدای کمتر از مزایای این نوع است.
- کمپرسورهای اسکرو (Screw): بیشتر در سیستمهای بزرگ تجاری و صنعتی مورد استفاده قرار میگیرند.
- کمپرسورهای سانتریفیوژ (Centrifugal): برای ظرفیتهای بسیار بالا در ساختمانهای بزرگ مانند بیمارستانها و برجها استفاده میشوند.
کندانسور و اواپراتور: مبدلهای حرارتی کلیدی
این دو جزء در واقع رادیاتورها یا مبدلهای حرارتی سیستم هستند که انتقال گرما را ممکن میسازند. کندانسور (Condenser) و اواپراتور (Evaporator) از شبکهای از لولههای مسی یا آلومینیومی تشکیل شدهاند که پرههای نازک (فین) برای افزایش سطح تبادل حرارت به آنها متصل است.
واحد کندانسور
کندانسور در بخش بیرونی سیستم (واحد کندانسینگ) قرار دارد. گاز داغ و پرفشار خروجی از کمپرسور وارد لولههای کندانسور میشود. یک فن قدرتمند، هوا را از میان پرههای کندانسور میدمد. در این فرآیند، گاز داغ، گرمای خود را به هوای بیرون منتقل کرده و خنک میشود. این کاهش دما باعث میشود مبرد از حالت گازی به حالت مایع پرفشار تغییر فاز دهد. این مایع سپس از طریق لولههای مخصوص به سمت واحد داخلی (اواپراتور) جریان مییابد.
واحد اواپراتور
اواپراتور در واحد داخلی سیستم (هواساز یا فنکویل) نصب شده است. مایع مبرد پرفشار و نسبتاً خنک از یک شیر انبساط (Expansion Valve) یا لوله مویین (Capillary Tube) عبور کرده و به طور ناگهانی منبسط و کمفشار میشود. این فرآیند باعث کاهش شدید دمای مبرد میگردد. مبرد سرد و کمفشار سپس وارد لولههای اواپراتور میشود. فن داخلی سیستم، هوای گرم اتاق را از روی این لولههای سرد میدمد. حرارت هوا جذب مبرد سرد شده و در نتیجه هوا خنک میشود. همزمان، رطوبت موجود در هوا نیز روی سطوح سرد اواپراتور تقطیر شده و به صورت قطرات آب خارج میشود (عمل رطوبتزدایی). جذب گرما توسط مبرد باعث تبخیر آن و تبدیلش به گاز کمفشار میشود. این گاز دوباره به سمت کمپرسور مکش میشود و چرخه تکرار میگردد. تمیز بودن پرههای اواپراتور و کندانسور برای بازدهی حرارتی سیستم بسیار مهم است.
شیر انبساط: تنظیمکننده جریان مبرد
شیر انبساط (Expansion Valve) یا لوله مویین (Capillary Tube) یک جزء کوچک اما بسیار حیاتی است که بین کندانسور و اواپراتور قرار میگیرد. وظیفه اصلی آن، کنترل دقیق میزان جریان مبرد مایع پرفشار خروجی از کندانسور به سمت اواپراتور است. این قطعه با ایجاد یک افت فشار ناگهانی، شرایط لازم برای تبخیر مبرد و جذب گرمای محیط در اواپراتور را فراهم میکند. شیرهای انبساط مدرن (ترموستاتیک) قادرند بر اساس دمای گاز خروجی از اواپراتور، میزان جریان مبرد را به طور خودکار تنظیم کنند تا حداکثر بازدهی و کنترل دما حاصل شود. عملکرد نادرست این قطعه میتواند منجر به بازگشت مبرد مایع به کمپرسور (که به آن ضربه مایع میگویند و بسیار مخرب است) یا کاهش شدید راندمان خنککاری شود.
مبرد: خون سیستم
مبرد (Refrigerant) سیال کاری سیستم است که در یک سیکل بسته دائماً در حال گردش است و نقش انتقال گرما از داخل به خارج را بر عهده دارد. این ماده خاصیت تغییر فاز در دما و فشارهای عملیاتی سیستم را دارد. انتخاب مبرد مناسب بر اساس مشخصات ترمودینامیکی، ایمنی و ملاحظات زیستمحیطی انجام میشود. مبردهای قدیمی مانند R-22 (فریون) به دلیل آسیب شدید به لایه اوزون، طبق پروتکل مونترال کنار گذاشته شدهاند. امروزه از مبردهای جدیدتر و سازگار با محیط زیست مانند R-410A (پرون) و جدیدتر از آن R-32 استفاده میشود که پتانسیل تخریب اوزون صفر دارند. نشت مبرد نه تنها عملکرد سیستم را مختل میکند، بلکه هزینهبر بوده و برای محیط زیست مضر است. شارژ مجدد مبرد باید توسط تکنسینهای مجرب و با تجهیزات مناسب انجام گیرد.
فنها و موتورهای محرک: ایجاد جریان هوا
بدون جریان هوا، انتقال حرارت به طور مؤثر انجام نمیشود. بنابراین فنها جزء لاینفک سیستم تهویه مطبوع هستند. معمولاً دو فن اصلی در سیستم وجود دارد:
- فن کندانسور (Condenser Fan): در واحد بیرونی قرار دارد و هوای محیط را از روی کویلهای داغ کندانسور میدمد تا گرمای مبرد را دفع کند. این فنها معمولاً قدرتمند و مقاوم در برابر شرایط جوی هستند.
- فن اواپراتور (Evaporator Fan) یا فن بادزن (Blower): در واحد داخلی نصب شده است. این فن هوای داخل اتاق را از فیلترها عبور داده و از روی کویلهای سرد اواپراتور میدمد تا خنک شود و سپس آن را به داخل فضای مورد نظر هدایت میکند. موتور این فنها اغلب چندسرعته یا دارای درایو متغیر (Variable Speed) است تا بتواند دبی هوا و سطح سروصدا را بهینه کند. تمیز بودن پرههای فن و روانکاری مناسب بلبرینگهای موتور آن برای عملکرد بیصدا و کارآمد ضروری است.
ترموستات و سیستم کنترل: مغز فرمانده
ترموستات (Thermostat) نقطه تعامل کاربر با سیستم است و نقش مغز سیستم کنترل را ایفا میکند. این وسیله دمای محیط را حس کرده و بر اساس تنظیمات کاربر (Setpoint)، روشن یا خاموش شدن سیستم و سایر اجزا مانند کمپرسور و فنها را فرمان میدهد. ترموستاتهای مدرن از نوع دیجیتال یا هوشمند (Smart Thermostat) هستند و قابلیتهای پیشرفتهای مانند برنامهریزی ساعتی و روزانه، کنترل از راه دور via Wi-Fi، یادگیری عادات ساکنین و یکپارچهسازی با سیستمهای خانه هوشمند را ارائه میدهند. یک ترموستات دقیق و بهدرستی کالیبره شده، کلید رسیدن به آسایش حرارتی و همچنین صرفهجویی در مصرف انرژی است. محل نصب ترموستات (دور از منابع حرارتی، نور مستقیم خورشید و مسیر جریان هوا) بسیار مهم است تا دمای واقعی فضای زندگی را به درستی حس کند.
فیلترهای هوا و قطعات جانبی
اجزای دیگری نیز در سیستم وجود دارند که اگرچه شاید به اندازه کمپرسور پراهمیت نباشند، ولی برای عملکرد سالم و کیفی سیستم ضروری هستند:
- فیلترهای هوا (Air Filters): در مسیر ورودی هوا به واحد داخلی قرار میگیرند. وظیفه اصلی آنها حذف ذرات گرد و غبار، آلرژنها، مو و سایر آلایندهها از هوای در حال گردش است. تعویض یا تمیز کردن منظم فیلترها (معمولاً هر ۱ تا ۳ ماه) نه تنها کیفیت هوای داخل را بهبود میبخشد، بلکه از کثیف شدن کویل اواپراتور جلوگیری کرده و جریان هوا و بازدهی سیستم را حفظ میکند.
- لولهکشی و عایقها (Refrigerant Lines): این لولههای مسی، مبرد را بین واحد داخلی و خارجی جابهجا میکنند. عایقبندی مناسب لوله مکش (Suction Line) از تشکیل تعریق و اتلاف انرژی جلوگیری میکند.
- سینی درین (Drain Pan) و لوله تخلیه (Drain Line): رطوبت تقطیر شده روی اواپراتور در سینی درین جمع و از طریق لوله پلاستیکی به خارج از ساختمان (یا به فاضلاب) هدایت میشود. گرفتگی این لوله میتواند باعث نشت آب و آسیب به ساختمان شود.
- قطعات الکتریکی و محافظتی: شامل کلیدها، کنتاکتورها، رلهها، فیوزها و کلیدهای ایمنی (مانند فشارشکنهای بالا و پایین) که از سیستم در برابر اضافهبار، نوسان برق و شرایط خطرناک محافظت میکنند.
نگهداری و عیبیابی اجزای اصلی
آشنایی با اجزای اصلی به شما کمک میکند تا برنامه نگهداری پیشگیرانه بهتری داشته باشید و مشکلات ساده را تشخیص دهید. اقدامات کلیدی نگهداری شامل:اگر سیستم به خوبی خنک نمیکند، ممکن است علت کثیفی فیلتر یا کندانسور، نشت مبرد یا مشکل در کمپرسور باشد. اگر سیستم به طور مداوم روشن و خاموش میشود (short cycling)، ممکن است مشکل از ترموستات، فیلتر کثیف یا یک قطعه الکتریکی باشد. برای مشکلات پیچیده، همیشه باید با یک تکنسین متخصص مشورت کرد.
- تعویض منظم فیلترهای هوا.
- تمیز کردن پرههای واحد بیرونی (کندانسور) از برگ، گردوغبار و آشغال.
- بررسی لوله تخلیه اواپراتور و اطمینان از عدم گرفتگی.
- بررسی وضعیت عایق لولههای مبرد.
- اعتماد به تعمیرکاران مجرب برای سرویس دورهای، بررسی سطح مبرد و شارژ آن در صورت نیاز.
جمعبندی
سیستم تهویه مطبوع یک شاهکار مهندسی است که از همکاری چندین جزء تخصصی برای ایجاد آسایش حرارتی تشکیل شده است. از کمپرسوری که با فشردهسازی مبرد چرخه را به حرکت درمیآورد، تا کندانسور و اواپراتوری که انتقال حرارت را انجام میدهند، و از شیر انبساطی که جریان را تنظیم میکند تا ترموستاتی که فرمان میدهد، هر قطعه نقش حیاتی خود را ایفا میکند. درک عملکرد این اجزا نه تنها دانشی جالب است، بلکه به شما قدرت میدهد تا از سیستم خود به طور مؤثرتری استفاده کرده، اقدامات نگهداری صحیح را انجام دهید و در زمان بروز مشکل، درک بهتری از وضعیت داشته باشید. سرمایهگذاری در سرویسدهی منظم این اجزا، طول عمر سیستم را افزایش داده و هزینههای انرژی و تعمیرات غیرمنتظره را کاهش میدهد.
