انواع کویل آبگرم؛ راهنمای کامل آشنایی، کاربردها و انتخاب بهترین مدل
در این مقاله با انواع کویل آبگرم، نحوه عملکرد، معیارهای انتخاب، مزایا و معایب هر مدل و نکات مهم نگهداری آشنا میشویم تا بتوانید متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید.
کویل آبگرم یکی از مهمترین اجزای سیستمهای گرمایشی و تهویه مطبوع است که وظیفه انتقال حرارت از آب گرم به جریان هوا را بر عهده دارد. این قطعه در تجهیزاتی مانند هواساز، داکت اسپلیت، یونیت هیتر، ایرواشر و برخی سیستمهای صنعتی به کار میرود و نقش مهمی در تأمین گرمایش یکنواخت و بهینه ایفا میکند.
انتخاب نوع مناسب کویل آبگرم تنها به ابعاد دستگاه محدود نمیشود؛ عواملی مانند ظرفیت گرمایشی، جنس لولهها، نوع فین، فشار کاری، کیفیت آب، محل نصب و شرایط محیطی نیز در عملکرد نهایی آن تأثیرگذار هستند. به همین دلیل، شناخت انواع کویل آبگرم و تفاوتهای میان آنها میتواند به انتخاب صحیح، کاهش مصرف انرژی و افزایش طول عمر سیستم کمک کند.
کویل آبگرم چیست؟
کویل آبگرم یک مبدل حرارتی است که از مجموعهای از لولههای فلزی و فینهای انتقال حرارت تشکیل شده است. آب گرم تولیدشده توسط دیگ موتورخانه، پکیج یا سایر منابع گرمایشی درون لولههای کویل جریان پیدا میکند و گرمای خود را از طریق فینها به هوای عبوری منتقل میکند.
در این فرآیند، هوا بدون تماس مستقیم با آب گرم، انرژی حرارتی را جذب کرده و با دمای بالاتر وارد فضای مورد نظر میشود. این روش علاوه بر راندمان مناسب، ایمنی بالایی نیز دارد و به همین دلیل در بسیاری از سیستمهای تهویه مطبوع مورد استفاده قرار میگیرد.
کویل آبگرم چگونه کار میکند؟
عملکرد کویل آبگرم بر پایه انتقال حرارت است.
ابتدا آب گرم توسط منبع تولید گرما وارد لولههای کویل میشود. همزمان، فن دستگاه جریان هوا را از میان فینهای آلومینیومی عبور میدهد. اختلاف دمای بین آب و هوا باعث انتقال انرژی حرارتی میشود و در نتیجه هوای خروجی گرم خواهد شد.
هرچه سطح تماس بین هوا و کویل بیشتر باشد، راندمان انتقال حرارت نیز افزایش پیدا میکند. به همین دلیل طراحی فینها، تعداد ردیف لولهها و کیفیت ساخت کویل تأثیر مستقیمی بر عملکرد آن دارند.
چرا انتخاب نوع مناسب کویل آبگرم اهمیت دارد؟
ممکن است دو کویل از نظر ابعاد تقریباً مشابه باشند، اما عملکرد کاملاً متفاوتی ارائه دهند. انتخاب نادرست کویل میتواند باعث کاهش ظرفیت گرمایشی، افزایش مصرف انرژی، افت فشار هوا و حتی استهلاک بیشتر تجهیزات شود.
یک کویل مناسب باید بتواند با کمترین میزان مصرف انرژی، گرمای مورد نیاز فضا را تأمین کند و در عین حال در برابر خوردگی، فشار و تغییرات دمایی مقاومت کافی داشته باشد.
به همین دلیل، شناخت انواع کویل آبگرم پیش از خرید یا طراحی سیستم اهمیت زیادی دارد.

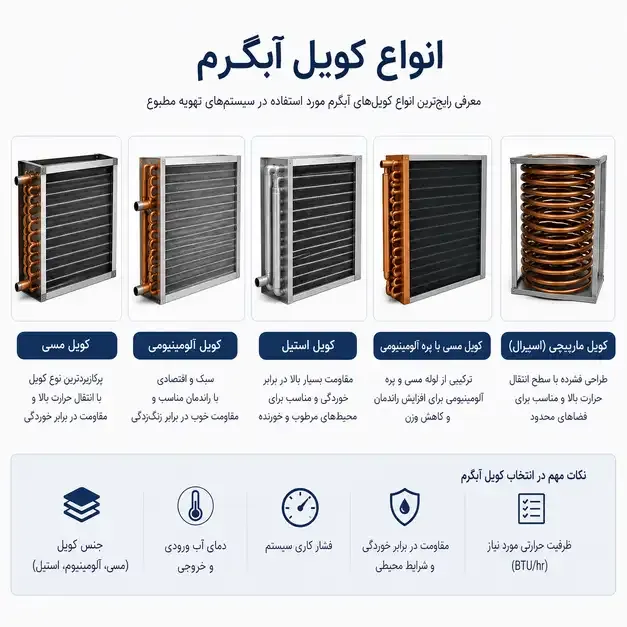

انواع کویل آبگرم
کویل آبگرم بر اساس تعداد ردیف لولهها
یکی از رایجترین روشهای دستهبندی کویلهای آبگرم، تعداد ردیف لولههای آنها است.
هرچه تعداد ردیفها بیشتر باشد، سطح انتقال حرارت افزایش پیدا میکند و کویل توان گرمایشی بیشتری خواهد داشت. البته افزایش تعداد ردیفها باعث بیشتر شدن افت فشار هوا نیز میشود؛ بنابراین انتخاب آن باید بر اساس محاسبات طراحی انجام گیرد.
کویل تکردیفه
کویل تکردیفه سادهترین نوع کویل آبگرم است و معمولاً در سیستمهایی با ظرفیت گرمایشی پایین استفاده میشود.
این مدل مقاومت کمی در برابر عبور هوا ایجاد میکند و برای فضاهای کوچک یا تجهیزاتی که حجم هوای بالایی جابهجا میکنند، گزینه مناسبی است.
مزایا
- افت فشار کم
- وزن کمتر
- قیمت اقتصادی
- نصب آسان
کاربردها
- هواسازهای کوچک
- تجهیزات تهویه سبک
- برخی سیستمهای گرمایش موضعی
کویل دوردیفه
کویلهای دوردیفه یکی از پرکاربردترین انواع کویل آبگرم هستند و تعادل مناسبی بین ظرفیت گرمایشی و افت فشار ایجاد میکنند.
این مدل در بسیاری از پروژههای مسکونی، اداری و تجاری مورد استفاده قرار میگیرد و میتواند گرمایش یکنواختی را فراهم کند.
مزایا
- انتقال حرارت مناسب
- راندمان بالا
- اشغال فضای منطقی
- مناسب برای اغلب پروژهها
کویل سهردیفه و چهارردیفه
در پروژههایی که به ظرفیت گرمایشی بیشتری نیاز است، از کویلهای سهردیفه یا چهارردیفه استفاده میشود.
وجود لولههای بیشتر باعث افزایش سطح انتقال حرارت شده و هوای خروجی با دمای بالاتری تأمین میشود.
البته در این نوع کویلها، افت فشار هوا بیشتر است و فن دستگاه باید توان کافی برای عبور جریان هوا از میان کویل را داشته باشد.
کاربردها
- هواسازهای صنعتی
- سالنهای بزرگ
- مراکز تجاری
- کارخانهها
- پروژههای با بار گرمایشی بالا
انواع کویل آبگرم بر اساس جنس لوله
جنس لولهها یکی از عوامل مؤثر بر راندمان، دوام و قیمت کویل آبگرم است.
کویل با لوله مسی
رایجترین نوع کویل آبگرم از لولههای مسی ساخته میشود.
مس دارای ضریب انتقال حرارت بسیار بالایی است و مقاومت مناسبی در برابر خوردگی دارد. همچنین امکان خمکاری و ساخت کویلهای متنوع با این فلز آسانتر است.
به همین دلیل، بیشتر تولیدکنندگان از لولههای مسی در ساخت کویل استفاده میکنند.
مزایا
- انتقال حرارت بسیار بالا
- دوام مناسب
- مقاومت در برابر خوردگی
- قابلیت تعمیر بهتر
- طول عمر زیاد
کاربردها
- هواساز
- داکت اسپلیت
- یونیت هیتر
- فن کویلهای صنعتی
- سیستمهای تهویه مطبوع
کویل با لوله فولادی
در برخی کاربردهای خاص، از لولههای فولادی استفاده میشود.
این مدلها معمولاً در سیستمهایی با فشار کاری بالا یا شرایط ویژه به کار میروند. اگرچه انتقال حرارت فولاد نسبت به مس کمتر است، اما مقاومت مکانیکی بالاتری دارد.
کویل با لوله استیل
در محیطهایی که رطوبت یا مواد خورنده وجود دارد، از کویلهای استیل استفاده میشود.
این مدل مقاومت بسیار بالایی در برابر خوردگی دارد و در صنایع غذایی، دارویی، آزمایشگاهی و برخی فرآیندهای صنعتی کاربرد فراوانی پیدا کرده است.
البته قیمت این نوع کویل نسبت به مدلهای مسی بیشتر است.
انواع کویل آبگرم بر اساس جنس فین
فینها وظیفه افزایش سطح انتقال حرارت را بر عهده دارند و انتخاب جنس مناسب آنها میتواند راندمان سیستم را به شکل محسوسی افزایش دهد.
فین آلومینیومی
فینهای آلومینیومی متداولترین گزینه در ساخت کویل آبگرم هستند.
وزن کم، انتقال حرارت مناسب و قیمت اقتصادی باعث شده است که بیشتر تولیدکنندگان از این نوع فین استفاده کنند.
فین مسی
در پروژههایی که راندمان انتقال حرارت اهمیت بیشتری دارد، از فینهای مسی استفاده میشود.
این فینها گرما را سریعتر منتقل میکنند، اما قیمت بالاتری نسبت به آلومینیوم دارند و معمولاً در پروژههای خاص مورد استفاده قرار میگیرند.
فین با پوشش ضدخوردگی
در مناطق ساحلی یا محیطهای صنعتی، استفاده از فینهای دارای پوشش محافظ میتواند عمر کویل را به میزان قابل توجهی افزایش دهد.
این پوششها مانع تماس مستقیم رطوبت، نمک و آلایندههای شیمیایی با سطح فلز میشوند و احتمال خوردگی را کاهش میدهند.
انواع کویل آبگرم بر اساس محل استفاده
نوع تجهیزی که کویل در آن نصب میشود نیز بر طراحی و مشخصات آن تأثیر میگذارد.
کویل آبگرم هواساز
این نوع کویل برای تأمین گرمایش در هواسازها طراحی میشود و معمولاً دارای ظرفیت بالایی است تا بتواند حجم زیادی از هوا را گرم کند.
کویل آبگرم داکت اسپلیت
در سیستمهای داکت اسپلیت، کویل آبگرم بهعنوان جایگزین گرمایش الکتریکی یا سیکل معکوس استفاده میشود و با اتصال به موتورخانه، گرمایش مطبوع و کمهزینهای ایجاد میکند.
کویل آبگرم یونیت هیتر
در یونیت هیترها، کویل وظیفه گرم کردن هوایی را دارد که توسط فن به محیط پرتاب میشود. این مدل بیشتر در سالنهای صنعتی، انبارها، کارگاهها و فضاهای بزرگ کاربرد دارد.
تفاوت کویل آبگرم و کویل بخار
کویل آبگرم و کویل بخار هر دو برای انتقال حرارت به جریان هوا طراحی شدهاند، اما از نظر منبع انرژی، شرایط کاری و کاربرد تفاوتهای مهمی با یکدیگر دارند. انتخاب بین این دو نوع کویل به نوع پروژه، ظرفیت گرمایشی مورد نیاز و زیرساخت تأسیسات بستگی دارد.
در کویل آبگرم، آب گرم تولیدشده توسط دیگ آبگرم یا پکیج در داخل لولهها جریان پیدا میکند و گرمای خود را به هوا منتقل میکند. این نوع کویل به دلیل کنترلپذیری بهتر، ایمنی بیشتر و هزینه نگهداری پایینتر، در ساختمانهای مسکونی، اداری و تجاری کاربرد گستردهای دارد.
در مقابل، کویل بخار از بخار تولیدشده در دیگ بخار استفاده میکند. بخار هنگام عبور از داخل لولهها، انرژی حرارتی بسیار بیشتری آزاد میکند و به همین دلیل این نوع کویل برای کارخانهها، خطوط تولید، صنایع غذایی، پتروشیمی و پروژههایی با نیاز گرمایشی بالا مناسبتر است.
در بسیاری از پروژههای ساختمانی، کویل آبگرم به دلیل مصرف انرژی مناسب، کنترل آسان دما و هزینه بهرهبرداری کمتر، گزینه اقتصادیتری محسوب میشود.
مهمترین معیارهای انتخاب کویل آبگرم
انتخاب کویل مناسب تنها بر اساس ابعاد یا قیمت انجام نمیشود. برای دستیابی به حداکثر راندمان، باید مجموعهای از عوامل فنی بررسی شوند.
ظرفیت گرمایشی مورد نیاز
اولین و مهمترین معیار، میزان گرمای مورد نیاز فضای مورد نظر است. اگر ظرفیت کویل کمتر از نیاز پروژه باشد، دمای مطلوب تأمین نخواهد شد. از طرف دیگر، انتخاب کویل بیش از حد بزرگ نیز باعث افزایش هزینه خرید و مصرف انرژی میشود.
دمای آب ورودی
هرچه دمای آب ورودی بیشتر باشد، انتقال حرارت نیز افزایش پیدا میکند. البته دمای آب باید مطابق مشخصات طراحی سیستم باشد تا عملکرد تجهیزات دچار اختلال نشود.
دبی آب
مقدار جریان آب عبوری از کویل نقش مهمی در راندمان آن دارد. کاهش بیش از حد دبی باعث افت ظرفیت گرمایشی میشود و افزایش بیش از اندازه آن نیز میتواند افت فشار مدار را افزایش دهد.
حجم هوای عبوری
کویل باید متناسب با حجم هوایی انتخاب شود که فن دستگاه جابهجا میکند.
در صورتی که سرعت هوا بیش از حد زیاد باشد، زمان تماس هوا با کویل کاهش یافته و انتقال حرارت بهطور کامل انجام نمیشود. از سوی دیگر، سرعت بسیار پایین نیز ممکن است باعث کاهش راندمان کلی سیستم شود.
جنس کویل
در محیطهای معمولی، کویلهای مسی با فین آلومینیومی بهترین تعادل را میان راندمان، قیمت و دوام ایجاد میکنند.
اما در محیطهای مرطوب یا خورنده، استفاده از پوششهای ضدخوردگی یا کویلهای استیل میتواند هزینههای تعمیر و نگهداری را در بلندمدت کاهش دهد.
کیفیت ساخت
کیفیت جوشکاری، نوع اتصالات، ضخامت لولهها، تراکم فینها و استانداردهای تولید از عوامل مهمی هستند که بر عملکرد و طول عمر کویل تأثیر مستقیم دارند.
استفاده از کویلهای باکیفیت، اگرچه ممکن است هزینه اولیه بیشتری داشته باشد، اما معمولاً در طول زمان از نظر اقتصادی مقرونبهصرفهتر خواهد بود.
مزایای استفاده از کویل آبگرم
استفاده از کویل آبگرم در سیستمهای تهویه مطبوع مزایای متعددی دارد که باعث شده این تجهیز در بسیاری از پروژهها به گزینهای محبوب تبدیل شود.
از مهمترین مزایا میتوان به موارد زیر اشاره کرد:
- راندمان مناسب در انتقال حرارت
- گرمایش یکنواخت و پایدار
- امکان اتصال به موتورخانه یا پکیج
- مصرف انرژی بهینه
- هزینه نگهداری نسبتاً پایین
- طول عمر بالا در صورت سرویس مناسب
- قابلیت استفاده در انواع تجهیزات تهویه مطبوع
- عملکرد کمصدا
- امکان طراحی در ابعاد و ظرفیتهای مختلف
محدودیتهای کویل آبگرم
با وجود مزایای فراوان، کویل آبگرم نیز مانند هر تجهیز دیگری محدودیتهایی دارد.
در صورت پایین بودن کیفیت آب، احتمال تشکیل رسوب در لولهها وجود دارد که میتواند راندمان انتقال حرارت را کاهش دهد. همچنین در محیطهای بسیار خورنده، اگر از پوشش مناسب استفاده نشود، احتمال خوردگی افزایش پیدا میکند.
علاوه بر این، انتخاب نادرست ظرفیت یا نصب غیراصولی میتواند باعث افت عملکرد سیستم شود.
عوامل مؤثر بر راندمان کویل آبگرم
راندمان یک کویل تنها به کیفیت ساخت آن وابسته نیست، بلکه شرایط بهرهبرداری نیز نقش مهمی در عملکرد آن دارند.
مهمترین عوامل مؤثر عبارتاند از:
تمیز بودن سطح کویل
تجمع گردوغبار روی فینها باعث کاهش انتقال حرارت میشود. تمیز بودن سطح کویل یکی از سادهترین راههای حفظ راندمان است.
کیفیت آب
وجود املاح زیاد در آب میتواند باعث ایجاد رسوب در داخل لولهها شود. این رسوبات مانند یک لایه عایق عمل کرده و انتقال حرارت را کاهش میدهند.
استفاده از آب با کیفیت مناسب و اجرای برنامههای رسوبزدایی دورهای، نقش مهمی در افزایش عمر کویل دارد.
سرعت جریان هوا
تنظیم صحیح سرعت فن باعث میشود هوا زمان کافی برای دریافت گرما داشته باشد و در عین حال افت فشار بیش از حد نیز ایجاد نشود.
سلامت فینها
خم شدن یا آسیب دیدن فینها مسیر عبور هوا را محدود میکند و موجب کاهش بازده کویل خواهد شد.
سرویس منظم
بازدیدهای دورهای باعث میشوند مشکلات احتمالی قبل از تبدیل شدن به خرابیهای پرهزینه شناسایی شوند.
نکات مهم نصب کویل آبگرم
نصب صحیح کویل به اندازه انتخاب آن اهمیت دارد.
برای دستیابی به بهترین عملکرد، رعایت نکات زیر توصیه میشود:
- کویل متناسب با جهت جریان هوا نصب شود.
- اتصالات آببندی مناسبی داشته باشند.
- امکان هواگیری مدار وجود داشته باشد.
- فضای کافی برای سرویس و شستوشو در نظر گرفته شود.
- از وارد شدن تنش مکانیکی به لولهها جلوگیری شود.
- فیلترهای هوا بهصورت منظم تمیز شوند تا از ورود گردوغبار به کویل جلوگیری شود.
نگهداری اصولی از کویل آبگرم
نگهداری صحیح، مهمترین عامل افزایش عمر مفید کویل است.
تمیز کردن دورهای فینها، بررسی نشتی اتصالات، کنترل کیفیت آب، هواگیری سیستم، رسوبزدایی در صورت نیاز و بازدید منظم توسط تکنسین، میتواند سالها عملکرد مطلوب کویل را حفظ کند.
همچنین در فصلهایی که سیستم استفاده نمیشود، بهتر است وضعیت کویل و اتصالات بررسی شود تا در زمان راهاندازی مجدد، مشکلی ایجاد نشود.
پرسشهای متداول
بهترین جنس برای کویل آبگرم چیست؟
در بیشتر پروژههای تهویه مطبوع، کویل با لوله مسی و فین آلومینیومی بهترین انتخاب است؛ زیرا انتقال حرارت بالا، مقاومت مناسب و قیمت اقتصادی را بهطور همزمان ارائه میدهد.
کویل دوردیفه بهتر است یا چهارردیفه؟
پاسخ این سؤال به ظرفیت گرمایشی مورد نیاز پروژه بستگی دارد. کویلهای چهارردیفه توان انتقال حرارت بیشتری دارند، اما افت فشار هوا نیز در آنها بیشتر است.
آیا رسوب باعث کاهش راندمان کویل میشود؟
بله. رسوبات داخل لولهها انتقال حرارت را کاهش داده و باعث افزایش مصرف انرژی و افت عملکرد سیستم میشوند.
هر چند وقت یکبار باید کویل آبگرم سرویس شود؟
زمان سرویس به شرایط بهرهبرداری بستگی دارد، اما در بیشتر پروژهها بازدید دورهای پیش از آغاز فصل سرما و بررسی وضعیت کویل در طول دوره بهرهبرداری توصیه میشود.
آیا میتوان از هر کویل آبگرمی برای داکت اسپلیت استفاده کرد؟
خیر. کویل باید از نظر ظرفیت، ابعاد، افت فشار و مشخصات فنی با مدل داکت اسپلیت و شرایط پروژه سازگار باشد.
نتیجهگیری
کویل آبگرم یکی از اصلیترین اجزای سیستمهای گرمایشی و تهویه مطبوع است که نقش تعیینکنندهای در تأمین گرمایش مطلوب و بهینه دارد. این تجهیز در انواع مختلف از نظر تعداد ردیف، جنس لوله، نوع فین و کاربرد تولید میشود و هر کدام برای شرایط خاصی طراحی شدهاند.
انتخاب کویل مناسب باید بر اساس نیاز واقعی پروژه، ظرفیت گرمایشی، شرایط محیطی و کیفیت ساخت انجام شود. همچنین سرویس منظم، تمیز نگه داشتن فینها، کنترل کیفیت آب و نصب اصولی، تأثیر مستقیمی بر افزایش راندمان و طول عمر کویل دارند.
اگر انتخاب و نگهداری کویل آبگرم بهدرستی انجام شود، علاوه بر کاهش مصرف انرژی، عملکرد سیستم تهویه مطبوع نیز پایدارتر خواهد بود و هزینههای تعمیر و نگهداری در بلندمدت کاهش مییابد.
