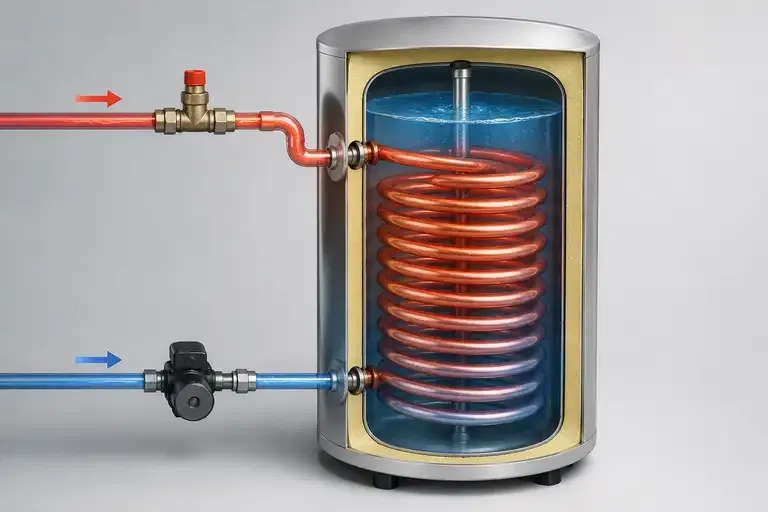

کویل آبگرم چیست و چگونه کار میکند؟
کویل آبگرم یک مبدل حرارتی کلیدی در سیستمهای گرمایشی است که با انتقال انرژی از آب داغ به هوای محیط، گرمایش مطبوع و کارآمدی را فراهم میکند. در این مقاله به طور کامل با اجزا، نحوه عملکرد و انواع آن آشنا میشوید.
سیستمهای گرمایشی مدرن برای تامین آسایش ساکنین ساختمانها، از اجزای مختلف و پیچیدهای تشکیل شدهاند. در میان این اجزا، کویل آبگرم (Hot Water Coil) نقش یک قلب تپنده را ایفا میکند. این قطعه که نوعی مبدل حرارتی است، مسئولیت اصلی انتقال گرما از یک سیال (معمولا آب گرم) به هوای در گردش را بر عهده دارد. شناخت دقیق این قطعه، نه تنها به درک بهتر عملکرد سیستم گرمایشی کمک میکند، بلکه در انتخاب، نگهداری و عیبیابی آن نیز موثر است. در این مقاله به طور جامع به این سوالات پاسخ میدهیم: کویل آبگرم دقیقا چیست، از چه اجزایی تشکیل شده، چگونه کار میکند و چه انواعی دارد؟
کویل آبگرم چیست؟
کویل آبگرم، در سادهترین تعریف، یک مبدل حرارتی است که از مجموعهای لولههای موازی (معمولا مسی یا فولادی) تشکیل شده که بر روی آنها پرههای نازک (فین) قرار گرفتهاند. این مجموعه در داخل یک محفظه یا کاست قرار میگیرد و هوای محیط از روی آن عبور داده میشود. آب گرم تولید شده توسط دیگ مرکزی (بویلر) یا پکیج، از داخل این لولهها جریان یافته و گرمای خود را از طریق دیواره لوله و پرهها به هوای مجاور منتقل میکند. در نتیجه، هوای خنک ورودی، گرم شده و به داخل فضاهای مورد نظر هدایت میشود.
این قطعه معمولا در دستگاههایی مانند هواساز (Air Handling Unit یا AHU)، فن کویلها (Fan Coil Units) و برخی مدلهای دستگاه تهویه مطبون مرکزی (VRF/VRV) که قابلیت گرمایش دارند، نصب میشود. کاربرد اصلی آن در سیستمهای گرمایشی با آب گرم (هیدرونیک) است که امروزه به دلیل بازدهی بالا و کنترل دقیق دما، به طور گسترده در ساختمانهای مسکونی، اداری، تجاری و صنعتی مورد استفاده قرار میگیرد.
اجزای تشکیلدهنده کویل آبگرم
برای درک عمیقتر عملکرد کویل، شناخت اجزای اصلی آن ضروری است. هر کویل آبگرم از بخشهای زیر تشکیل شده است:
۱. لولهها (Tubes)
لولهها مسیر عبور آب گرم هستند. جنس آنها معمولا از مس (به دلیل هدایت حرارتی عالی) یا فولاد گالوانیزه (برای مقاومت بیشتر در برابر خوردگی یا فشارهای بالاتر) است. این لولهها به صورت ردیفی و موازی کنار هم قرار گرفته و توسط دو هدر (Header) در ابتدا و انتها به یکدیگر متصل میشوند. قطر و ضخامت لولهها بر اساس دبی آب، فشار سیستم و میزان تبادل حرارت مورد نیاز طراحی میشود.
۲. پرهها یا فینها (Fins)
پرهها صفحات نازک فلزی (معمولا از جنس آلومینیوم) هستند که به صورت عمود بر لولهها و با فاصلهای بسیار کم از هم قرار میگیرند. وظیفه اصلی فینها، افزایش سطح تبادل حرارت است. از آنجایی که هوا رسانای ضعیفی برای گرماست، این پرهها سطح تماس بین لوله حامل آب گرم و هوای عبوری را به طور چشمگیری افزایش میدهند و راندمان انتقال حرارت را بالا میبرند. فینها میتوانند به روشهای مختلفی مانند چسباندن، لحیم کاری یا فشردهسازی مکانیکی بر روی لولهها سوار شوند.
۳. هدرها (Headers)
هدرها لولههای با قطر بزرگتری هستند که در دو طرف مجموعه لوله-فین قرار میگیرند. هدر ورودی، آب گرم را از سیستم توزیع دریافت کرده و بین لولههای موازی توزیع میکند. هدر خروجی نیز آب سرد شده (پس از تبادل حرارت) را از انتهای لولهها جمعآوری کرده و به خط بازگشت به دیگ هدایت میکند. هدرها اغلب دارای اتصالات رزوهای یا فلنجی برای اتصال به لولهکشی اصلی هستند.
۴. قاب یا فریم (Frame/Casing)
کل مجموعه لوله و فین در داخل یک قاب فلزی محکم قرار میگیرد. این قاب علاوه بر محافظت از کویل، امکان نصب صحیح آن در داخل دستگاه هواساز یا فن کویل را فراهم میکند و اطمینان حاصل میکند که هوای عبوری به درستی از میان تمامی فینها هدایت شود و از کنار آن نشت نکند.
نحوه کارکرد کویل آبگرم
فرآیند گرمایش توسط کویل آبگرم، یک فرآیند تبادل حرارتی غیرمستقیم و پیوسته است. این فرآیند را میتوان در چند مرحله ساده شرح داد:
مرحله اول: تامین آب گرم
آب در دیگ مرکزی یا پکیج گرمایشی تا دمای مشخصی (معمولا بین ۶۰ تا ۸۰ درجه سانتیگراد) گرم میشود. این آب گرم توسط پمپهای سیرکولاسیون، از طریق شبکه لولهکشی به سمت کویلهای موجود در واحدهای مختلف ساختمان (مانند هواسازها یا فن کویلها) فرستاده میشود.
مرحله دوم: ورود به کویل
آب گرم از طریق اتصال ورودی به هدر ابتدایی کویل وارد میشود. در هدر، جریان آب بین لولههای موازی متعدد تقسیم میشود تا سطح تماس بیشتری برای تبادل حرارت فراهم شود و همچنین از افت فشار زیاد جلوگیری گردد.
مرحله سوم: تبادل حرارت
همزمان با جریان آب گرم در داخل لولهها، یک فن (در هواساز یا فن کویل) هوای محیط (که میتواند هوای بازگردانی از داخل ساختمان، هوای تازه خارج یا ترکیبی از هر دو باشد) را با سرعت کنترل شده از روی کویل و میان فینها میدمد. گرمای آب داخل لوله از جداره لوله به فینهای متصل به آن و سپس به هوای در تماس با فینها منتقل میشود. در نتیجه، دمای هوا افزایش مییابد. در عوض، آب گرم، بخشی از انرژی خود را از دست داده و خنک میشود.
مرحله چهارم: خروج و تکرار چرخه
هوای گرم شده از طرف دیگر کویل خارج شده و از طریق کانالها یا به صورت مستقیم به فضاهای مورد نظر وارد میشود. آب خنک شده نیز از انتهای لولهها جمعآوری شده، به هدر خروجی و سپس به خط لوله بازگشت میرود تا دوباره برای گرمایش به دیگ مرکزی بازگردد. این چرخه به طور مداوم و تا زمانی که ترموستات فرمان قطع گرمایش را صادر نکند، ادامه مییابد.
انواع کویل آبگرم
کویلهای آبگرم را میتوان بر اساس معیارهای مختلفی دستهبندی کرد. آشنایی با این انواع به انتخاب مناسبترین گزینه برای کاربرد خاص کمک میکند.
۱. از نظر آرایش جریان آب و هوا
- جریان متقاطع (Cross Flow): رایجترین نوع است. در این آرایش، جهت جریان هوا عمود بر جهت جریان آب در لولهها است. بیشتر در فن کویلها و هواسازهای معمولی استفاده میشود.
- جریان موازی یا همسو (Parallel Flow): جهت حرکت آب و هوا یکسان است. بازدهی حرارتی در ابتدای مسیر بالاست ولی به تدریج کاهش مییابد.
- جریان مخالف (Counter Flow): جهت حرکت آب و هوا مخالف یکدیگر است. این آرایش بیشترین بازدهی حرارتی را ارائه میدهد، زیرا اختلاف دمای متوسط بین دو سیال در طول کویل حداکثر باقی میماند. معمولا در کاربردهای با نیاز به دمای دقیق یا بازیافت حرارت استفاده میشود.
۲. از نظر تعداد ردیف لوله
کویلها بر اساس تعداد ردیف لوله در جهت عمود بر جریان هوا مشخص میشوند (مثلا ۲ ردیفه، ۳ ردیفه، ۴ ردیفه و ...). هرچه تعداد ردیف بیشتر باشد، سطح تبادل حرارت و در نتیجه توان گرمایشی کویل بیشتر است، اما افت فشار هوا نیز افزایش مییابد و فن باید قدرت بیشتری مصرف کند. انتخاب تعداد ردیف به محاسبات بار گرمایشی فضا بستگی دارد.
۳. از نظر نوع فین
- فین صاف (Plain Fin): سادهترین و رایجترین نوع.
- فین موجدار (Wavy Fin): سطح تماس را افزایش داده و اغلب تلاطم هوا را بیشتر میکند که میتواند راندمان را بهبود بخشد.
- فین پرهدار یا شکافته (Slit Fin/Lanced Fin): بر روی فین برشهای ریزی ایجاد شده تا لایه مرزی هوا شکسته شده و انتقال حرارت بهتر شود.
۴. از نظر کاربرد خاص
- کویل گرمایشی ساده: برای گرمایش هوای معمولی.
- کویل پیشگرمکن (Pre-heat Coil): معمولا در ورودی هوای تازه خارج قرار میگیرد تا هوای بسیار سرد زمستان را تا نزدیکی دمای انجماد گرم کند و از یخ زدن کویل اصلی رطوبتزن جلوگیری نماید.
- کویل بازیافت حرارت (Heat Recovery Coil): در سیستمهای بازیافت انرژی (مانند چرخاننده حرارتی یا سیستمهای دو کویله) استفاده میشود تا گرمای هوای خروجی از ساختمان را به هوای تازه ورودی منتقل کند.
نکات مهم در انتخاب و نگهداری کویل آبگرم
برای داشتن عملکرد بهینه و عمر طولانی کویل آبگرم، رعایت نکات زیر حیاتی است:
انتخاب صحیح: انتخاب کویل باید بر اساس دقیقترین محاسبات بار گرمایشی، دبی آب مورد نیاز، افت فشار مجاز و دمای طراحی آب ورودی و خروجی انجام شود. مشاوره با مهندس مکانیک مجرب ضروری است.
آب بندی و تصفیه آب: استفاده از آب سخت و دارای املاح باعث ایجاد رسوب در داخل لولههای کویل میشود. این رسوبات مانند یک عایق عمل کرده و به شدت از راندمان انتقال حرارت میکاهند و در نهایت منجر به افزایش مصرف انرژی و خرابی زودرس میشوند. نصب سیستم تصفیه و سختیگیر آب برای سیستمهای مرکزی یک سرمایهگذاری ضروری است.
فیلتراسیون هوا: نصب فیلترهای هوای مناسب در بالادست کویل (در هواساز) از تجمع گرد و غبار، پرز و آلودگیها بر روی فینها جلوگیری میکند. گرفتگی فینها نیز مانند رسوب، هم افت فشار هوا را افزایش میدهد و هم راندمان گرمایش را کاهش میدهد.
سرویس دورهای: بازدید دورهای از کویل، تمیز کردن فینها با برس یا هوای فشرده و در صورت نیاز شستشوی شیمیایی (برای رسوبزدایی لولهها) باید در برنامه نگهداری سیستم قرار گیرد.
تخلیه هوای سیستم: وجود حباب هوا در داخل کویل میتواند مانع گردش صحیح آب و ایجاد نقاط سرد شود. سیستم باید مجهز به شیرهای هواگیری باشد و به طور منظم هواگیری شود.
محافظت در برابر یخزدگی: اگر کویل در معرض هوای بسیار سرد (مانند کویل پیشگرمکن هوای تازه) قرار دارد، باید تمهیداتی مانند استفاده از محلول آب و ضد یخ (گلیکول) یا سیستمهای کنترلی برای جلوگیری از توقف جریان آب و در نتیجه یخ زدگی و ترکیدگی لولهها اندیشیده شود.
جمعبندی
کویل آبگرم به عنوان یک مبدل حرارتی کارآمد و قابل اعتماد، نقش اساسی در سیستمهای گرمایشی هیدرونیک ایفا میکند. درک ساختار، نحوه عملکرد و انواع آن به بهرهبرداران و مهندسین کمک میکند تا سیستمهایی با راندمان بالا، مصرف انرژی بهینه و عمر مفید طولانی طراحی و نگهداری کنند. کلید موفقیت در استفاده از این قطعه، انتخاب صحیح مبتنی بر محاسبات دقیق، نصب اصولی و نگهداری پیشگیرانه منظم است. با رعایت این اصول، کویل آبگرم میتواند برای سالها گرمایش مطبوع و مقرون به صرفهای را برای ساختمان شما به ارمغان آورد.
