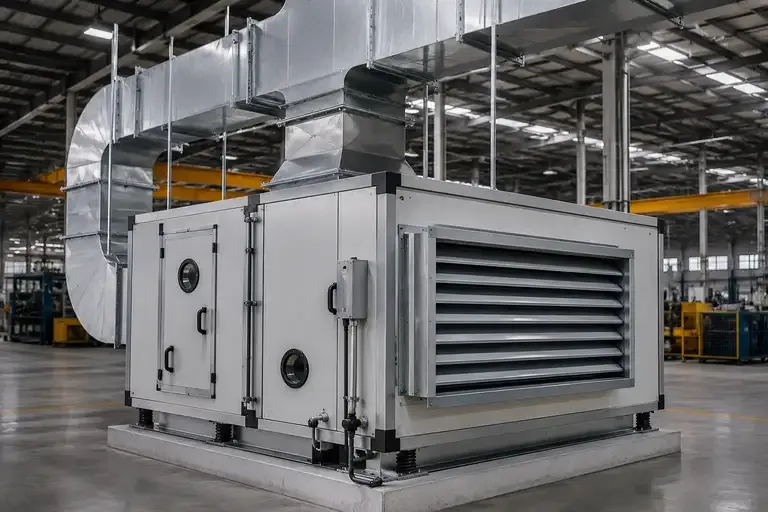

محاسبه ظرفیت هواساز برای سالن صنعتی با فرمول CFM
محاسبه درست CFM هواساز، کلید تهویه مؤثر در سالن صنعتی است. فرمول ساده CFM به شما یک نقطه شروع مطمئن میدهد. در این مقاله، عوامل تصحیحکننده و اشتباهات رایج را یاد میگیرید تا دستگاهی متناسب با نیاز واقعی خود بخرید.
وقتی دستگاه میخرید اما بعد از نصب هیچ هوایی جابجا نمیکند!
یک سالن صنعتی را تصور کنید. دستگاه هواساز نصب شده، موتور کار میکند، صدای فن به گوش میرسد، اما کارگرها هنوز از گرما شکایت دارند، هوا سنگین است و گرد و غبار روی سطوح مینشیند. «مشکل از کجاست؟»
جواب اغلب یک چیز است: دستگاه از ابتدا برای این فضا محاسبه نشده بود.
این دقیقاً همان دردی است که برخی از صاحبان کارخانه، سالنهای تولید و فضاهای صنعتی با آن دستوپنجه نرم میکنند. نه اینکه دستگاه بیکیفیت باشد؛ بلکه ظرفیت آن با نیاز واقعی فضا همخوانی ندارد. نتیجه؟ اضافهپرداخت برای دستگاهی که یا خیلی بزرگ است و انرژی هدر میدهد، یا خیلی کوچک است و به درد نمیخورد.
در این مقاله، روش سرانگشتی محاسبه ظرفیت هواساز برای سالن صنعتی را بر اساس فرمول CFM توضیح میدهیم. به زبانی ساده، بدون پیچیدگیهای مهندسی غیرضروری تا پیش از هر تصمیم خرید، یک قدم جلوتر از اشتباه باشید.
عبارت CFM چیست و چرا اهمیت دارد؟
عبارت CFM مخفف Cubic Feet per Minute است و نشاندهنده حجم هوایی است که یک سیستم تهویه در هر دقیقه جابهجا میکند. این عدد، قلب هر طراحی تهویه است.
وقتی از راهنمای محاسبه ظرفیت تهویه سالن صنعتی صحبت میکنیم، در واقع داریم میپرسیم: این فضا در هر دقیقه به چه مقدار هوای تازه یا جابهجاشده نیاز دارد تا دما، کیفیت هوا و آسایش حرارتی در سطح قابل قبولی باقی بماند؟
اگر این عدد را درست محاسبه نکنید، هر تصمیمی که بعد از آن بگیرید ، از انتخاب برند گرفته تا نوع نصب، روی پایهای لرزان بنا شده است.
فرمول پایه CFM برای سالن صنعتی
روش سرانگشتی که در صنعت تهویه رایج است، بر اساس تعداد دفعات تعویض هوا در ساعت (ACH: Air Changes per Hour) بنا شده است.
فرمول به این شکل است:
CFM = (حجم فضا به فوت مکعب × تعداد تعویض هوا در ساعت) ÷ ۶۰
برای تبدیل متر مکعب به فوت مکعب، حجم فضا را در عدد ۳۵.۳۱ ضرب کنید.
تعداد تعویض هوا بر اساس نوع فضا
این بخش، جایی است که اغلب اشتباه رخ میدهد. هر فضا ACH متفاوتی دارد:
یک انبار ساده به تعویض هوای کمتری نیاز دارد. یک سالن تولید با ماشینآلات سنگین، به تعویض هوای بیشتری نیاز دارد. یک محیط با آلایندههای شیمیایی یا گرد و غبار (مانند کارگاههای سندبلاست یا سالنهای جوشکاری) به بیشترین میزان تعویض هوا نیاز دارند.
بهطور کلی، برای فضاهای صنعتی عمومی، عدد ACH بین ۱۰ تا ۳۰ در نظر گرفته میشود. برای محیطهای با آلودگی بالا، این عدد میتواند تا ۶۰ هم برسد.
چرا روش سرانگشتی کافی نیست اما ضروری است؟
روش CFM سرانگشتی یک نقطه شروع است، نه یک پاسخ نهایی. این روش به شما کمک میکند تا:
- قبل از مشاوره با متخصص، یک تصویر کلی از نیاز خود داشته باشید
- در برابر پیشنهادهای غیرمنطقی فروشندگان، موضع آگاهانهتری بگیرید
- از خرید دستگاهی که ظرفیت آن با فضای شما همخوانی ندارد، جلوگیری کنید
اما عوامل دیگری هم وجود دارند که فرمول ساده CFM آنها را در نظر نمیگیرد. در ادامه به مهمترین آنها میپردازیم.
عوامل مهمی که فرمول CFM را تغییر میدهند
۱. بار حرارتی ماشینآلات
در یک سالن صنعتی، ماشینآلات گرما تولید میکنند. هر چه تعداد و توان دستگاهها بیشتر باشد، بار حرارتی بالاتر است و سیستم تهویه باید این گرمای اضافه را هم جبران کند. اگر این عامل را نادیده بگیرید، حتی با محاسبه درست CFM، دستگاه انتخابی شما کم میآورد.
۲. نوع آلایندههای هوا
سیستم تهویه جوشکاری با سیستم تهویه یک انبار معمولی کاملاً متفاوت است. دود جوشکاری، بخارات شیمیایی، گرد سیمان در کارخانههای بچینگ پلانت، یا ذرات سیلیس در محیطهای سندبلاست؛ هر کدام نیاز به طراحی خاص دارند. در این موارد، نهتنها CFM بالاتری لازم است، بلکه نوع فیلتراسیون و جهت جریان هوا هم اهمیت پیدا میکند.
۳. موقعیت جغرافیایی و شرایط آبوهوایی
یک سالن صنعتی در اهواز با همان ابعاد در تبریز، نیازهای تهویه متفاوتی دارد. دما، رطوبت محیط بیرون و شدت تابش آفتاب، همه بر محاسبه نهایی تأثیر میگذارند.
۴. تعداد پرسنل
هر نفر در حین کار، گرما و دیاکسیدکربن تولید میکند. در سالنهایی با تعداد کارگر بالا، این عامل نباید نادیده گرفته شود.
۵. ارتفاع سقف
سالنهای صنعتی اغلب سقف بلند دارند. هوای گرم بالا میرود و اگر سیستم تهویه درست طراحی نشده باشد، کارگران در پایین با گرما دستوپنجه نرم میکنند در حالی که هوای بالای سالن خنک است. این مسئله در طراحی موقعیت دریچههای هوا و انتخاب نوع هواساز بسیار مهم است.
هواساز (AHU) یا فن کویل؟ انتخاب درست برای سالن صنعتی
یکی از سؤالات رایج این است که آیا برای سالن صنعتی باید از هواساز (AHU) استفاده کرد یا فن کویل؟
فن کویل برای فضاهای کوچکتر و محیطهای اداری مناسبتر است. اما در سالنهای صنعتی که نیاز به جابهجایی حجم بالای هوا، فیلتراسیون تخصصی و کنترل دقیق کیفیت هوا وجود دارد، هواساز (AHU) انتخاب استاندارد است.
هواساز این امکان را میدهد که سیستم فیلتراسیون، کنترل رطوبت، گرمایش و سرمایش را در یک واحد یکپارچه داشته باشید. برای خرید هواساز افقی با ظرفیت مناسب، اولین قدم همین محاسبه CFM است که در این مقاله به آن پرداختیم.
اشتباهات رایج در انتخاب ظرفیت هواساز
اشتباه اول: اعتماد کامل به پیشنهاد فروشنده بدون محاسبه
برخی فروشندگان بر اساس تجربه چشمی یا قیاس با پروژههای مشابه پیشنهاد میدهند. این روش ممکن است در موارد ساده جواب بدهد، اما در سالنهای صنعتی با شرایط خاص، ریسک بالایی دارد.
اشتباه دوم: انتخاب دستگاه بزرگتر «برای اطمینان»
این تفکر که «هرچه بزرگتر، بهتر» در تهویه صنعتی درست نیست. دستگاه بیش از حد بزرگ، سیکلهای کوتاهتری دارد، رطوبت را درست کنترل نمیکند، مصرف انرژی بالاتری دارد و زودتر فرسوده میشود.
اشتباه سوم: نادیده گرفتن فشار استاتیک کانالکشی
CFM فقط یک بخش از معادله است. اگر سیستم کانالکشی طولانی، پیچیده یا با قطر نامناسب طراحی شده باشد، دستگاه با ظرفیت اسمی درست کار نخواهد کرد. برآورد متریال کانالکشی گالوانیزه و محاسبه افت فشار، بخش جداییناپذیر طراحی صحیح است.
اشتباه چهارم: نادیده گرفتن نیاز به هوای تازه
برخی سیستمها فقط هوا را در داخل سالن سیرکوله میکنند بدون اینکه هوای تازه از بیرون وارد کنند. در محیطهای صنعتی با آلایندههای داخلی، این روش کافی نیست و سیستم تأمین هوای تازه (Fresh Air) باید جداگانه طراحی شود.
راهحل کلیدی: سه مرحلهای که پول شما را نجات میدهد
اگر میخواهید از اشتباهات گرانقیمت جلوگیری کنید، این سه مرحله را جدی بگیرید:
مرحله اول : محاسبه اولیه با فرمول CFM: حجم فضای خود را اندازه بگیرید، نوع فعالیت صنعتی را مشخص کنید و ACH مناسب را تخمین بزنید. این کار به شما یک بازه اولیه میدهد.
مرحله دوم : بررسی عوامل تصحیح: بار حرارتی ماشینآلات، نوع آلایندهها، تعداد پرسنل و شرایط آبوهوایی منطقه را در نظر بگیرید. این عوامل ممکن است عدد CFM شما را بهطور قابلتوجهی تغییر دهند.
مرحله سوم : مشاوره با متخصص: محاسبات اولیه شما را با یک متخصص در میان بگذارید. این مرحله نهتنها دقت را بالا میبرد، بلکه به شما اطمینان میدهد که انتخاب نهایی بر اساس دادههای واقعی پروژه شما انجام شده است.
آیا میخواهید همین الان ظرفیت مورد نیاز سالن خود را با یک متخصص در میان بگذارید؟ مشاوره رایگان با کارشناسان آتیس تهویه
نکات تخصصی برای محیطهای خاص
سالنهای با گرد و غبار بالا
در محیطهایی مانند کارخانههای بلوکزنی، سالنهای سندبلاست یا محیطهایی با گرد سیمان، علاوه بر افزایش ACH، باید سیستم فیلتراسیون مناسب هم طراحی شود. بهترین سیستم تهویه برای کنترل گرد و غبار سیلیس صرفاً یک هواساز پرقدرت نیست؛ ترکیب درستی از CFM بالا، فیلترهای مناسب و جهتگیری صحیح جریان هواست.
سالنهای با بخارات شیمیایی
در کارخانههای آبکاری یا محیطهایی با بخارات اسید، حذف بخارات اسید و مواد شیمیایی از هوای کارخانه نیازمند طراحی تهویه منفی و استفاده از مواد مقاوم در برابر خوردگی است. در این موارد، محاسبه CFM باید با ضریب اطمینان بالاتری انجام شود.
سالنهای با نیروی کار بالا
در سالنهایی که تعداد کارگران زیاد است، علاوه بر بار حرارتی ماشینآلات، باید بار حرارتی انسانی هم محاسبه شود. این نکته اغلب در محاسبات سرانگشتی نادیده گرفته میشود.
وقتی سیستم نصب شده اما کار نمیکند
گاهی مشکل از ابتدا نیست؛ سیستم درست نصب شده اما با گذر زمان عملکرد آن افت کرده است. برخی از رایجترین دلایل این مشکل عبارتند از:
گرفتگی فیلترها: فیلترهای کثیف، جریان هوا را بهشدت کاهش میدهند. این مشکل سادهترین و رایجترین دلیل افت عملکرد است.
مشکل در کانالکشی: نشتی در کانالها یا تغییر در مسیر کانالکشی میتواند CFM واقعی را بهطور قابلتوجهی کاهش دهد.
فرسودگی موتور: در محیطهای صنعتی با گرد و غبار بالا، موتور فن زودتر فرسوده میشود. علت داغ شدن موتور الکتروفن در محیطهای صنعتی اغلب ترکیبی از گرد و غبار، ولتاژ نامناسب و تهویه ناکافی خود موتور است.
یخزدگی کویل در زمستان: مشکل یخزدگی کویل هواساز در زمستان یکی از مشکلاتی است که اگر به موقع رسیدگی نشود، میتواند به کل سیستم آسیب بزند. راهحل آن معمولاً تنظیم دمای برگشت آب، نصب ترموستات مناسب یا استفاده از کویل ضدیخ است.
استانداردهای HSE و الزامات قانونی
در ایران، استانداردهای بهداشت حرفهای حداقلهایی برای کیفیت هوای محیط کار تعریف کردهاند. رعایت این استانداردها نهتنها یک الزام قانونی است، بلکه مستقیماً بر سلامت کارگران و بهرهوری کارخانه تأثیر میگذارد.
سازمانهایی مانند ASHRAE و OSHA نیز استانداردهای بینالمللی برای تعداد تعویض هوا در محیطهای مختلف تعریف کردهاند که در طراحی سیستمهای تهویه صنعتی باید مدنظر قرار گیرند.
انتخاب پیمانکار: چه سؤالاتی بپرسید؟
وقتی برای هزینه نصب و راهاندازی هواساز با پیمانکاران مختلف صحبت میکنید، این سؤالات را بپرسید:
آیا محاسبه بار حرارتی انجام میدهید؟ یک پیمانکار حرفهای بدون محاسبه بار حرارتی، پیشنهاد قطعی نمیدهد.
آیا فشار استاتیک کانالکشی را محاسبه میکنید؟ این محاسبه برای انتخاب صحیح فن ضروری است.
چه نوع گارانتی و خدمات پس از فروشی ارائه میدهید؟ گارانتی و خدمات پس از فروش قطعات تهویه صنعتی باید شامل بازدیدهای دورهای و پشتیبانی در صورت خرابی باشد.
آیا نمونهکارهای مشابه دارید؟ بررسی نمونهکارهای اجرای سیستم HVAC برای پروژههای مشابه، یکی از بهترین معیارهای ارزیابی پیمانکار است.
جمعبندی: یک تصمیم درست، سالها آرامش
محاسبه ظرفیت هواساز برای سالن صنعتی با فرمول CFM، نه یک کار پیچیده است و نه یک کار کاملاً ساده. یک روش سرانگشتی است که اگر با دانش کافی از عوامل تصحیحکننده همراه شود، میتواند شما را از اشتباهات گرانقیمت نجات دهد.
اما مهمترین نکته این است: این محاسبه، جایگزین مشاوره تخصصی نمیشود. این محاسبه به شما کمک میکند که آگاهتر وارد جلسه مشاوره شوید، سؤالات درستتری بپرسید و تصمیم بهتری بگیرید.
در آتیس تهویه، ما باور داریم که هر مشتری حق دارد قبل از خرید، دقیقاً بداند چه چیزی میخرد و چرا. به همین دلیل، مشاوره اولیه ما کاملاً رایگان است.
