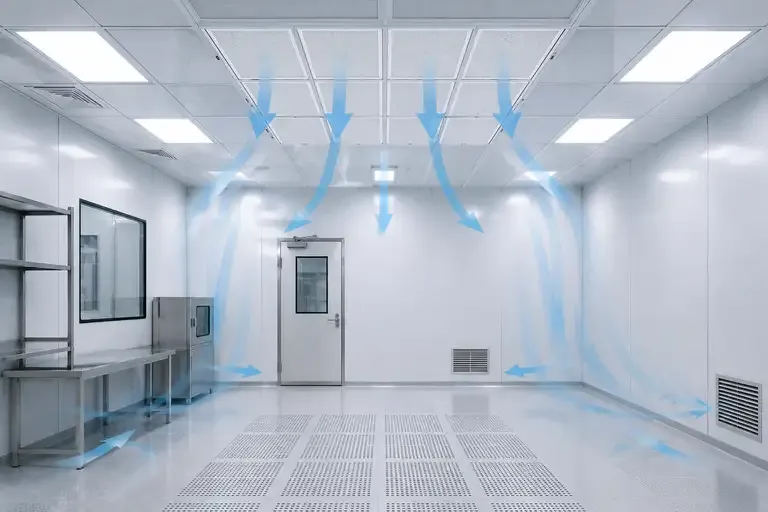

نحوه محاسبه تعداد دفعات تعویض هوای اتاق تمیز (Cleanroom)

وقتی میلیاردها تومان تجهیزات می‌خرید اما محصول نهایی همچنان آلوده است!

یک اتاق تمیز را تصور کنید که فیلترهای گران‌قیمت در آن نصب شده‌اند، سیستم تهویه روشن است، پرسنل با لباس‌های مخصوص وارد می‌شوند اما نتیجه آزمایش‌ها نشان می‌دهد که ذرات معلق از حد استاندارد فراتر رفته‌اند.

در اینجا متوجه این موضوع می‌شویم که نرخ تعویض هوا از ابتدا اشتباه محاسبه شده بود.

این همان دردی است که بسیاری از صاحبان صنایع داروسازی، الکترونیک، بسته‌بندی مواد غذایی و آزمایشگاه‌های حساس با آن دست‌وپنجه نرم می‌کنند. نه اینکه تجهیزات بی‌کیفیت باشد؛ بلکه تعداد دفعات تعویض هوا در ساعت (ACH) با نیاز واقعی اتاق تمیز همخوانی ندارد. نتیجه؟ پرداخت هزینه‌های سرسام‌آور برای سیستمی که یا هوای اضافی را بیهوده جابه‌جا می‌کند، یا آنقدر ضعیف است که هرگز استاندارد آلودگی مورد نظر را نمی‌گیرید.

در این مقاله، روش اصولی محاسبه ACH برای اتاق تمیز را گام‌به‌گام توضیح می‌دهیم. به زبانی ساده و بدون پیچیدگی‌های غیرضروری؛ تا پیش از هر تصمیم برای خرید یا طراحی، یک قدم جلوتر از اشتباهات پرهزینه باشید.

ACH چیست و چرا برای اتاق تمیز مثل مرگ و زندگی است؟

ACH مخفف Air Changes per Hour است و نشان می‌دهد که هوای یک محیط در هر ساعت چند بار به طور کامل تعویض می‌شود. اگر عدد ACH برابر ۲۰ باشد، یعنی تمام هوای آن فضا در هر ساعت ۲۰ بار خروج و با هوای تازه و فیلتر شده جایگزین می‌گردد.

در یک اتاق تمیز، ACH فقط یک عدد فنی نیست؛ ضامن اصلی رعایت استاندارد کلاس تمیزی است. اگر این عدد را درست محاسبه نکنید، هیچ فیلتر HEPA یا ULPA به تنهایی نمی‌تواند مشکل را حل کند. هر تصمیمی که بعد از آن بگیرید ( از نوع برند تجهیزات گرفته تا چیدمان جریان هوا ) روی پایه‌ای سست بنا شده است.

چرا محاسبه غلط ACH ریسک ضرر میلیاردی را افزایش می‌دهد؟

بگذارید صادقانه با شما حرف بزنیم. اشتباه در محاسبه تعداد دفعات تعویض هوا دو سناریوی دردناک دارد:

سناریو اول: ACH کمتر از نیاز واقعی

اتاق تمیز شما هرگز به کلاس تمیزی اعلام‌شده نمی‌رسد. ذرات معلق بالاتر از حد مجاز هستند، محصولات خط تولید ضایعه می‌شوند و در صنایعی مثل داروسازی یا تجهیزات پزشکی، یک محموله مردود یعنی میلیاردها تومان ضرر. بدتر از آن، ممکن است استانداردهای نظارتی را از دست بدهید و مجوز تولیدتان به خطر بیفتد.

سناریو دوم: ACH بسیار بیشتر از نیاز

اینجا ظاهراً همه چیز خوب است. اتاق تمیز استاندارد را می‌گیرد. اما هزینه‌ها سر به فلک می‌کشد: مصرف برق چند برابر، استهلاک زودهنگام فیلترها و فن‌ها، صدای بیش از حد و حتی اختلال در فرآیندهای حساس به جریان هوا. شما دارید برای هوایی که نیاز ندارید پول می‌سوزانید.

هیچکدام از این سناریوها را نمی‌خواهید. راه حل کلیدی یک چیز است: محاسبه دقیق ACH از همان ابتدا، متناسب با کلاس تمیزی و کاربری اتاق.

فرمول پایه ACH برای اتاق تمیز

روش استاندارد برای محاسبه تعداد دفعات تعویض هوا در اتاق تمیز بر اساس استانداردهای بین‌المللی مانند ISO 14644 و FS209E تعریف شده است. اما یک فرمول پایه وجود دارد که به شما درک اولیه می‌دهد:

ACH = (حجم هوای ورودی در ساعت بر حسب فوت مکعب) ÷ (حجم فضا بر حسب فوت مکعب)

برای تبدیل متر مکعب به فوت مکعب، کافی است عدد مورد نظر را در ۳۵.۳ ضرب کنید.

اما نکته مهم اینجاست: عدد ACH فقط با این فرمول به دست نمی‌آید. مقدار دقیق آن به سه عامل کلیدی وابسته است که در ادامه به شما می‌گوییم.

سه عاملی که عدد ACH نهایی شما را تعیین می‌کند

۱. کلاس تمیزی اتاق (ISO Class)

هر چه کلاس ISO پایین‌تر باشد (مثلاً ISO 5 به جای ISO 8)، هوای اتاق باید بسیار تمیزتر باشد و بنابراین ACH بالاتری نیاز دارد. یک اتاق تمیز کلاس ۸ معمولاً به ۱۵ تا ۳۰ بار تعویض هوا در ساعت نیاز دارد، در حالی که یک اتاق کلاس ۵ به ۲۵۰ تا ۶۰۰ بار تعویض هوا نیاز خواهد داشت.

۲. تعداد پرسنل و نوع فعالیت در اتاق

انسان بزرگترین منبع تولید ذرات در اتاق تمیز است. هر فرد در حالت نشسته حدود ۱۰۰ هزار ذره در دقیقه تولید می‌کند. اگر در اتاق شما ۵ نفر مشغول کار باشند، بار آلودگی بسیار بیشتر از زمانی است که اتاق کاملاً اتوماتیک و بدون حضور انسان کار می‌کند. هر چه تعداد پرسنل بیشتر باشد، ACHمورد نیاز شما بالاتر می‌رود.

۳. ماهیت فرآیند تولیدی

فرآیندی که در اتاق تمیز انجام می‌شود، مستقیماً بر ACH تأثیر می‌گذارد. اگر در حال پر کردن آمپول‌های استریل هستید، نیاز شما کاملاً متفاوت از بسته‌بندی ویفرهای الکترونیکی است. فرآیندهایی که ذرات یا میکروب بیشتری تولید می‌کنند، به تعویض هوای مکررتری نیاز دارند.

روش سه مرحله‌ای برای محاسبه درست ACH که شما را از سردرگمی نجات می‌دهد

اگر می‌خواهید از اشتباهات گران‌قیمت جلوگیری کنید، این سه مرحله را دقیقاً به همین ترتیب طی کنید:

مرحله اول : تعیین کلاس تمیزی مورد نیاز

بر اساس حساسیت محصول یا فرآیند خود، مشخص کنید که به کدام کلاس ISO نیاز دارید. آیا یک اتاق تمیز کلاس ۷ برایتان کافی است یا به کلاس ۵ نیاز دارید؟ این تصمیم را با استانداردهای صنعت خود و مشاوران کیفیت هماهنگ کنید.

مرحله دوم : برآورد اولیه با توجه به کاربری

با در نظر گرفتن تعداد پرسنل، نوع فعالیت و ابعاد اتاق، یک بازه اولیه برای ACH تخمین بزنید. مثلاً بین ۳۰ تا ۵۰ بار در ساعت. این بازه به شما کمک می‌کند انتظار واقع‌بینانه‌ای از سیستم داشته باشید.

مرحله سوم : مشاوره با متخصص تهویه اتاق تمیز

محاسبات اولیه شما هیچ جایگزینی برای طراحی حرفه‌ای نیست. یک کارشناس با در نظر گرفتن چیدمان دقیق، محل برگشت هوا، نوع فیلترها و شرایط محیطی، عدد نهایی ACH را تعیین می‌کند. این مرحله هزینه طراحی را می‌ارزد، چون از خرید اشتباه تجهیزات جلوگیری می‌کند.

اگر قصد دارید عدد ACH مورد نیاز اتاق تمیز خود را با یک متخصص در میان بگذارید، با ما تماس بگیرید.

راهکار کلیدی: انتخاب هواساز مناسب بر اساس ACH محاسبه‌شده

وقتی عدد ACH نهایی را به دست آوردید، نوبت به انتخاب سیستم تهویه می‌رسد. برای اتاق‌های تمیز، دو گزینه اصلی پیش رو دارید:

هواساز مرکزی (AHU) همراه با فیلترهای HEPA/ULPA

مناسب برای اتاق‌های تمیز با ابعاد متوسط تا بزرگ. این سیستم امکان کنترل دقیق دما، رطوبت و فشار را همراه با فیلتراسیون پیشرفته فراهم می‌کند. انتخاب درست ظرفیت هواساز مستقیماً بر اساس ACH محاسبه‌شده انجام می‌شود.

فن‌کویل یا یونیت سقفی مخصوص اتاق تمیز

برای فضاهای کوچک‌تر یا اتاق‌هایی با کلاس تمیزی پایین‌تر ISO 7 و 8 می‌تواند اقتصادی‌تر باشد. اما توجه کنید که این سیستم‌ها معمولاً توان فیلتراسیون و کنترل رطوبت هواسازهای صنعتی را ندارند.

توصیه تخصصی: برای اتاق‌های تمیز با کلاس ISO 6 و بالاتر، حتماً از هواساز صنعتی با قابلیت نصب فیلترهای کپسولی HEPA استفاده کنید.

اشتباهات رایج در محاسبه تعداد دفعات تعویض هوا

اشتباه اول : کپی کردن ACH از یک پروژه مشابه بدون محاسبه دقیق

اتاق تمیز یک کارخانه داروسازی با یک آزمایشگاه تحقیقاتی تفاوت‌های اساسی دارد. اعتماد به «تجربه چشمی» یا ارقام از پیش تعیین‌شده بدون تحلیل شرایط خاص شما، یکی از شایع‌ترین دلایل شکست پروژه‌های اتاق تمیز است.

اشتباه دوم : نادیده گرفتن هوای تازه و هوای برگشتی

برخی طراحان فقط حجم کل هوای جابه‌جا شده را محاسبه می‌کنند، بدون اینکه نسبت هوای تازه به هوای برگشتی را مشخص کنند. در بسیاری از اتاق‌های تمیز صنعتی، شما نیاز به درصد مشخصی هوای تازه دارید تا بو، گازهای شیمیایی یا CO2 تجمع نکنند.

اشتباه سوم : غافل شدن از فشار استاتیک و افت در کانال‌کشی

سیستم کانال‌کشی طولانی، خم‌های زیاد یا فیلترهای بسیار متراکم، مقاومت در برابر جریان هوا ایجاد می‌کنند. اگر در محاسبات اولیه فشار استاتیک را نادیده بگیرید، دستگاه با ظرفیت اسمی درست کار نخواهد کرد و ACH واقعی شما بسیار پایین‌تر از عدد محاسبه‌شده خواهد بود.

اشتباه چهارم : انتخاب دستگاه بزرگ‌تر "برای اطمینان بیشتر"

این اشتباه ظاهراً امن به نظر می‌رسد اما در عمل گران تمام می‌شود. دستگاه بزرگ‌تر مصرف انرژی بالاتری دارد، صدای بیشتری تولید می‌کند، فیلترها زودتر خراب می‌شوند و در برخی موارد جریان هوای آشفته ایجاد می‌کند که خودش منبع آلودگی ثانویه است.

استانداردهای بین‌المللی و الزامات HSE در ایران

سازمان‌های معتبری مانند ISO 14644-1 مربوط به طبقه‌بندی تمیزی هوا، ASHRAE مربوط به تهویه فضاهای حساس و FDA (برای صنایع دارویی و پزشکی) جداول دقیقی برای ACH مورد نیاز هر کلاس تمیزی منتشر کرده‌اند. رعایت این استانداردها نه‌تنها یک الزام قانونی برای دریافت مجوز تولید است، بلکه مستقیماً بر سلامت پرسنل و کیفیت محصول نهایی تأثیر می‌گذارد.

در ایران، سازمان بهداشت حرفه‌ای و اداره نظارت بر تجهیزات پزشکی نیز حداقل‌هایی را برای اتاق‌های تمیز تعریف کرده‌اند. نادیده گرفتن این الزامات می‌تواند منجر به توقف خط تولید و جرایم سنگین شود.

چگونه پیمانکار تهویه اتاق تمیز را ارزیابی کنیم؟

وقتی با پیمانکاران مختلف صحبت می‌کنید، این سوالات را حتماً بپرسید. پاسخ‌ها به شما نشان می‌دهد با یک متخصص واقعی طرف هستید یا نه:

آیا محاسبه ACH را دقیقاً بر اساس کلاس ISO مورد نیاز ما انجام می‌دهید؟

پیمانکار حرفه‌ای بدون دریافت کلاس تمیزی دقیق، پیشنهاد نهایی نمی‌دهد.

آیا فشار استاتیک کل سیستم (فیلترها + کانال‌ها + دریچه‌ها) را محاسبه می‌کنید؟

این محاسبه برای انتخاب فن مناسب و تضمین رسیدن به ACH واقعی ضروری است.

چه نوع فیلترهایی پیشنهاد می‌دهید؟ HEPA یا ULPA؟ با چه راندمانی؟

نوع فیلتر مستقیماً بر توانایی سیستم در حذف ذرات در اندازه‌های مشخص تأثیر می‌گذارد.

آیا نمونه کار موفق در اتاق‌های تمیز مشابه با صنعت ما دارید؟

بررسی نمونه کارهای اجرا شده، بهترین راه برای سنجش تجربه عملی پیمانکار است.

جمع‌بندی: یک محاسبه درست، سال‌ها تولید بی‌دغدغه

محاسبه تعداد دفعات تعویض هوای اتاق تمیز (ACH) نه یک کار پیچیده مهندسی است و نه یک تخمین سرانگشتی ساده. یک فرآیند گام‌به‌گام است که با شناخت دقیق کلاس تمیزی مورد نیاز، تعداد پرسنل، نوع فرآیند و استانداردهای مرتبط تکمیل می‌شود.

اما مهم‌ترین نکتهای که باید همیشه در ذهن داشته باشید این است: هیچ محاسبه نظری جای آزمایش و مشاوره تخصصی را نمی‌گیرد. فرمول‌ها و روش‌های سرانگشتی به شما کمک می‌کنند آگاهانه‌تر وارد مذاکره شوید، سوالات درست بپرسید و از پیشنهادهای غیرمنطقی عبور کنید؛ اما عدد نهایی ACH را یک متخصص تهویه اتاق تمیز برای شرایط خاص شما تعیین می‌کند.

در آتیس تهویه، ما باور داریم هر سرمایه‌گذاری روی اتاق تمیز باید با یک محاسبه دقیق و شفاف شروع شود. به همین دلیل مشاوره اولیه ما کاملاً رایگان است تا شما بدانید دقیقاً چه می‌خرید و چرا.

آتیس تهویه، طراحی، فروش و نصب تأسیسات تهویه مطبوع صنعتی، تجاری و اتاق‌های تمیز

اگر قصد احداث اتاق تمیز جدید یا بهینه‌سازی سیستم فعلی را دارید، کافی است همین امروز با کارشناسان ما تماس بگیرید. ما برای شما محاسبه دقیق ACH، انتخاب هواساز مناسب و طراحی سیستم کانال‌کشی را انجام می‌دهیم؛ از مرحله مشاوره تا نصب و راه‌اندازی.
