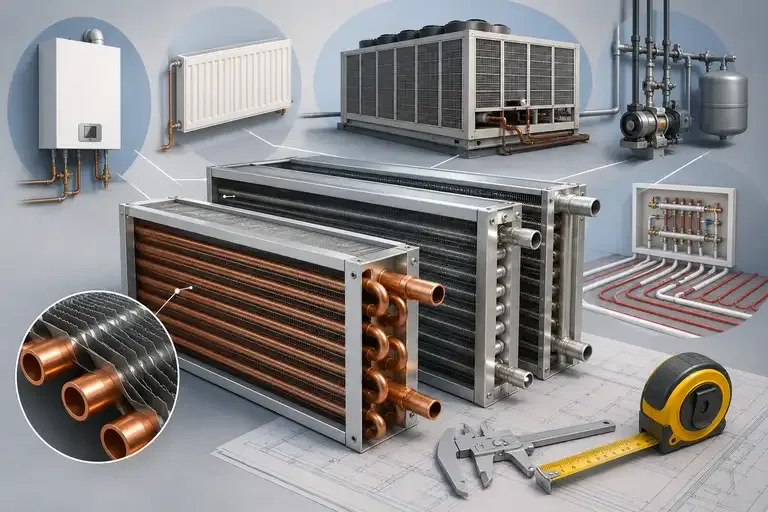

راهنمای جامع نحوه انتخاب کویل آبگرم برای سیستمهای حرارتی
انتخاب صحیح کویل آبگرم تأثیر مستقیمی بر بازدهی، مصرف انرژی و طول عمر سیستمهای گرمایشی دارد. در این راهنمای کامل، تمام نکات فنی و عملی برای خرید مناسب را بررسی میکنیم.
کویل آبگرم چیست و چگونه کار میکند؟
کویل آبگرم، که گاهی به آن کویل گرمایشی یا هیتر کویل نیز گفته میشود، یک مبدل حرارتی است که در سیستمهای تهویه مطبوع و گرمایش مرکزی نقش کلیدی دارد. عملکرد اصلی آن انتقال حرارت از یک سیال گرم (معمولاً آب داغ یا بخار) به هوای در گردش است. آب گرم از طریق دیگ یا پکیج تأمین شده و درون لولههای کویل جریان مییابد. هوایی که توسط فن دستگاه (مانند هواساز، فن کویل یا یونیت هیتر) از روی سطح خارجی این لولهها عبور داده میشود، گرم شده و به فضای مورد نظر هدایت میگردد. این فرآیند یک روش غیرمستقیم و ایمن برای گرمایش فضاها، بهویژه در ساختمانهای بزرگ، صنعتی و تجاری محسوب میشود.
انواع اصلی کویلهای آبگرم
شناخت انواع کویل اولین قدم در انتخاب صحیح است. هر نوع برای کاربرد خاصی طراحی شده است.
کویلهای پایپد (لولهای) یا فیناند تیوب
رایجترین نوع کویل آبگرم است. در این طراحی، لولههای حامل آب گرم (معمولاً از مس یا فولاد) از میان صفحات نازک فلزی (فین) که معمولاً از آلومینیوم ساخته شدهاند، عبور میکنند. فینها سطح تبادل حرارت را به طور چشمگیری افزایش میدهند و راندمان را بالا میبرند. این کویلها خود به دو دسته اصلی تقسیم میشوند: کویلهای فین پیچیده (Spiral Fin) و کویلهای فین پرهای (Plate Fin). نوع فین پیچیده به دلیل سطح تماس بیشتر، کارایی بالاتری دارد اما احتمال گرفتگی آن با گرد و غبار نیز بیشتر است.
کویلهای صفحهای
در این نوع، به جای لوله و فین، از صفحات فلزی موازی که کانالهایی برای عبور آب و هوا بین آنها تعبیه شده، استفاده میگردد. این طراحی باعث انتقال حرارت بسیار مؤثر و کاهش افت فشار هوا میشود. کویلهای صفحهای معمولاً جمع و جورتر هستند اما هزینه ساخت و تمیز کردن آنها ممکن است بالاتر باشد. اغلب در کاربردهای خاص یا در مکانهایی که محدودیت فضا وجود دارد، مورد استفاده قرار میگیرند.
کویلهای لولهای بدون فین
این کویلها سادهترین شکل هستند و تنها از چند ردیف لوله موازی تشکیل شدهاند. سطح تبادل حرارت کمتری دارند و عمدتاً در کاربردهای صنعتی که هوا حاوی ذرات چسبنده یا خورنده است و ممکن است باعث گرفتگی سریع فینها شود، به کار میروند. تعمیر و نگهداری آنها سادهتر است اما برای دستیابی به گرمایش یکسان، به ابعاد بزرگتری نیاز دارند.
مهمترین پارامترهای فنی در انتخاب کویل آبگرم
برای انتخاب کویل مناسب، باید این مشخصات کلیدی را دقیقاً بررسی و محاسبه کنید.
ظرفیت حرارتی (Heat Capacity)
ظرفیت حرارتی که معمولاً بر حسب کیلووات (kW) یا بیتییو بر ساعت (BTU/hr) بیان میشود، نشاندهنده میزان گرمایی است که کویل میتواند به هوا انتقال دهد. محاسبه این مقدار به عواملی مانند دمای آب ورودی و خروجی، دبی جریان آب، دمای هوای ورودی و خروجی و دبی حجمی هوا بستگی دارد. یک مهندس مکانیک باید با در نظر گرفتن بار گرمایشی ساختمان (اتلاف حرارت از جدارهها، پنجرهها، تهویه و...) ظرفیت مورد نیاز را محاسبه کند. انتخاب کویل با ظرفیت کمتر از نیاز، باعث گرم نشدن کافی فضا و انتخاب کویل با ظرفیت بیش از حد، منجر به سیکلزنی کوتاه دستگاه، کاهش رطوبت هوا و اتلاف انرژی میشود.
افت فشار (Pressure Drop)
کویلها در دو سمت خود باعث ایجاد مقاومت در برابر جریان میشوند: افت فشار آب و افت فشار هوا. افت فشار آب، مقاومتی است که کویل در مقابل جریان آب ایجاد میکند و بر انتخاب پمپ سیرکولاتور تأثیر میگذارد. افت فشار هوا، مقاومتی است که کویل در مسیر جریان هوا ایجاد میکند و بر انتخاب فن دستگاه (از نظر قدرت و مصرف انرژی) اثر مستقیم دارد. کویلهایی با فینهای ریز و فشرده، راندمان حرارتی بالاتری دارند اما معمولاً افت فشار هوای بیشتری نیز ایجاد میکنند. باید تعادل مناسبی بین راندمان و افت فشار برقرار باشد.
سطح و جنس مواد
جنس لولهها و فینها از نظر انتقال حرارت، مقاومت در برابر خوردگی و طول عمر بسیار مهم است. لولهها معمولاً از مس (با رسانایی حرارتی عالی و قیمت بالا) یا فولاد گالوانیزه (با مقاومت مکانیکی بیشتر و قیمت پایینتر) ساخته میشوند. فینها نیز اغلب از آلومینیوم (سبک و با رسانایی خوب) هستند. در محیطهای با رطوبت بالا یا هوای دارای مواد شیمیایی خورنده، ممکن است از فینهای گالوانیزه یا حتی با پوشش اپوکسی استفاده شود. ضخامت لوله و فین نیز در استحکام و دوام کویل مؤثر است.
آرایش ردیفها و مداربندی (Circuiting)
کویلها از نظر تعداد ردیف لوله در جهت عمود بر جریان هوا (معمولاً ۱ تا ۸ ردیف) و آرایش اتصال لولهها به یکدیگر (مداربندی) متفاوت هستند. آرایش رایج، مداربندی معکوس (Counter Flow) است که در آن جهت جریان آب مخالف جهت جریان هوا است و بیشترین بازده حرارتی را دارد. همچنین کویلها میتوانند به صورت Full Circuit (تمام لولهها به صورت سری) یا Half Circuit (دو مدار موازی) باشند. انتخاب نوع مداربندی بر توزیع یکنواخت دما و افت فشار تأثیر میگذارد.
نحوه محاسبه و سایزبندی کویل آبگرم
سایزبندی یک فرآیند مهندسی است که بر اساس نرمافزارها و نمودارهای ارائه شده توسط سازندگان انجام میشود. به طور کلی مراحل زیر دنبال میشود: ۱. تعیین پارامترهای ورودی: این پارامترها شامل دمای آب ورودی به کویل (مثلاً ۸۰ درجه سانتیگراد)، دمای آب خروجی (مثلاً ۷۰ درجه سانتیگراد)، دبی جریان آب (بر حسب لیتر بر ثانیه)، دمای هوای ورودی (سردترین حالت طراحی، مثلاً ۰ درجه سانتیگراد)، دمای هوای خروجی مورد نیاز (مثلاً ۳۵ درجه سانتیگراد) و دبی حجمی هوا (بر حسب CFM یا مترمکعب بر ساعت) است. ۲. محاسبه ظرفیت حرارتی مورد نیاز با استفاده از فرمولهای ترمودینامیکی یا نرمافزار. ۳. مراجعه به کاتالوگ سازنده: هر سازنده جداول یا نمودارهایی (Selection Chart) ارائه میدهد که بر اساس پارامترهای فوق، مدل مناسب کویل را مشخص میکند. در این نمودارها معمولاً میتوان تأثیر تغییر تعداد ردیفها، سطح مقطع کویل و سرعت هوا را بر ظرفیت و افت فشار مشاهده کرد. ۴. انتخاب نهایی: از بین گزینههای ممکن، کویلی انتخاب میشود که علاوه بر تأمین ظرفیت حرارتی، افت فشارهای آب و هوای آن در محدوده قابل قبول برای پمپ و فن سیستم باشد و از نظر ابعادی نیز در دستگاه جای گیرد.
نکات مهم در نصب و نگهداری کویل آبگرم
انتخاب صحیح، تنها نیمی از راه است. نصب و نگهداری درست، ضامن عملکرد بهینه و طولانی مدت کویل است.
نکات نصب:
- کویل باید کاملاً تراز و محکم نصب شود تا از ایجاد لرزش و سروصدا جلوگیری گردد.
- اتصالات آب ورودی و خروجی باید با دقت آببندی شوند. معمولاً توصیه میشود از شیرهای قطع و وصل و شیرهای هواگیری در نقاط مناسب استفاده شود.
- جهت نصب کویل باید مطابق با علامتهای روی بدنه آن (جهت جریان آب و هوا) باشد تا از حداکثر راندمان بهره ببرید.
- در سیستمهای بزرگ، نصب فیلتر در خط آب ورودی به کویل، برای جلوگیری از ورود ذرات و رسوبگذاری، بسیار توصیه میشود.
نگهداری دورهای:
- تمیز کردن سمت هوا: فینهای کویل به مرور زمان با گرد و غبار، چربی (در آشپزخانهها) یا پرز (در کارخانههای نساجی) گرفتگی میکنند. این گرفتگی هم افت فشار هوا را افزایش میدهد و هم مانند یک عایق عمل کرده و راندمان انتقال حرارت را شدیداً کاهش میدهد. تمیز کردن دورهی با برس نرم یا هوای فشرده ضروری است. در موارد گرفتگی شدید، ممکن است نیاز به شستشو با مواد شوینده مخصوص باشد.
- جلوگیری از رسوب و خوردگی سمت آب: کیفیت آب سیستم بسیار مهم است. آب سخت باعث رسوبگذاری کربنات کلسیم در داخل لولهها میشود. استفاده از سختیگیر یا تزریق مواد ضد رسوب میتواند کمککننده باشد. همچنین خوردگی لولهها میتواند مشکلی جدی ایجاد کند. کنترل pH آب و استفاده از بازدارندههای خوردگی (Inhibitors) در سیستمهای بسته آبگرم توصیه میشود. در شروع هر فصل گرمایش، هواگیری سیستم برای عملکرد بهتر حیاتی است.
- بررسی درزگیرها و اتصالات: واشرها و درزگیرهای بین کویل و کاستینگ دستگاه باید به طور دورهای از نظر نشتی هوا بررسی شوند.
جمعبندی و انتخاب نهایی
انتخاب کویل آبگرم مناسب یک تصمیم فنی است که به دقت و محاسبه نیاز دارد. ابتدا نوع کویل را با توجه به کاربرد (ساختمان مسکونی، تجاری، صنعتی، بیمارستان) و کیفیت هوای محیط انتخاب کنید. سپس با کمک یک مهندس مجرب، بار گرمایشی دقیق محاسبه شده و پارامترهای طراحی تعیین گردند. با در دست داشتن این اطلاعات، به کاتالوگهای سازندگان معتبر مراجعه کرده و مدلی را انتخاب کنید که ضمن تأمین ظرفیت، دارای افت فشار منطقی، جنس مواد با کیفیت و قابلیت تمیزکاری آسان باشد. همیشه به فکر هزینه بلندمدت (عمر مفید و مصرف انرژی) باشید، نه فقط قیمت اولیه خرید. یک کویل با کیفیت که به درستی نصب و نگهداری شود، برای سالها گرمایش مطمئن و کمهزینه را برای شما به ارمغان خواهد آورد.
