نحوه محاسبه ظرفیت کویل آبگرم در سیستمهای تهویه مطبوع و گرمایشی
آیا میدانید محاسبه نادرست ظرفیت کویل آبگرم میتواند منجر به اتلاف انرژی و نارضایتی از عملکرد سیستم شود؟ در این مقاله، فرمولها و پارامترهای کلیدی محاسبه ظرفیت حرارتی کویل را به زبان ساده آموزش میدهیم.
کویل آبگرم چیست و چرا محاسبه ظرفیت آن حیاتی است؟

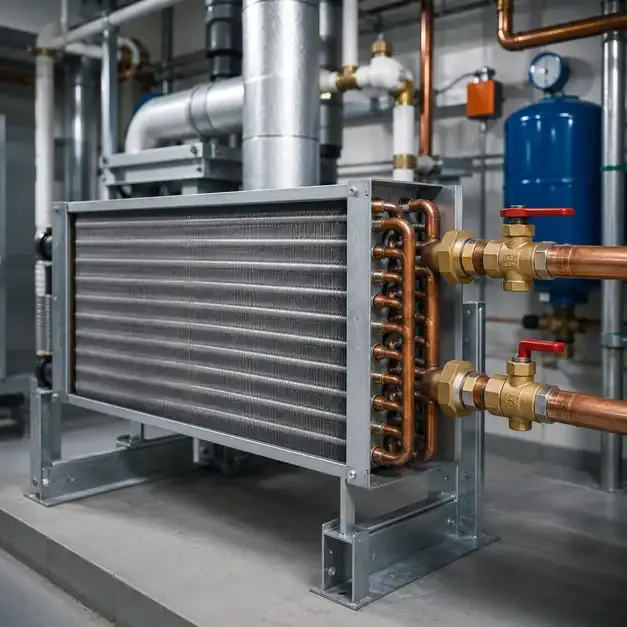

کویل آبگرم (Hot Water Coil) یکی از اجزای اصلی در سیستمهای تهویه مطبوع (HVAC) و گرمایشی است که وظیفه انتقال حرارت از آب گرم به هوای در حال عبور را بر عهده دارد. این قطعه معمولاً در واحدهای هواساز (AHU)، فن کویلها و سیستمهای گرمایش مرکزی به کار میرود. محاسبه دقیق ظرفیت حرارتی کویل، سنگ بنای طراحی یک سیستم کارآمد است. یک کویل با ظرفیت کمتر از نیاز، هرگز نمیتواند فضای مورد نظر را به دمای آسایش برساند و منجر به سرمازدگی ساکنین و شکایت دائمی میشود. در نقطه مقابل، یک کویل بزرگتر از حد لازم، نه تنها هزینه سرمایهگذاری اولیه را بهطور غیرضروری افزایش میدهد، بلکه باعث چرخههای روشن/خاموش کوتاه (Short Cycling) در دیگ یا پمپ حرارتی شده، راندمان سیستم را کاهش و استهلاک قطعات را تسریع میکند. بنابراین، محاسبه مهندسی شده و دقیق، کلید دستیابی به تعادل میان راحتی، کارایی و هزینه است.
پارامترهای کلیدی مؤثر در محاسبه ظرفیت کویل
برای محاسبه ظرفیت حرارتی مورد نیاز یک کویل آبگرم، باید چندین عامل بههم پیوسته را به دقت بررسی کرد. این پارامترها را میتوان به دو دسته کلی مشخصات هوایی و مشخصات آبی تقسیم کرد.
مشخصات هوایی (Air Side Parameters)
- دبی هوای حجمی (CFM یا m³/h): این مهمترین پارامتر اولیه است. مقدار هوایی که در واحد زمان از روی کویل عبور میکند، مستقیماً بر میزان انتقال حرارت تأثیر میگذارد. این مقدار بر اساس محاسبات بار گرمایشی ساختمان و نرخ تعویض هوای مورد نیاز تعیین میشود.
- دمای هوای ورودی به کویل (Entering Air Temperature - EAT): دمای هوایی که از محیط یا هوای بازگشتی (Return Air) وارد کویل میشود.
- دمای هوای خروجی از کویل (Leaving Air Temperature - LAT): دمای مطلوبی که پس از گرم شدن هوا انتظار داریم. تفاوت بین LAT و EAT، "صعود دما" (Temperature Rise) است.
- چگالی و ظرفیت حرارتی ویژه هوا: اگرچه این مقادیر در شرایط استاندارد تقریباً ثابت هستند، اما تغییرات ارتفاع از سطح دریا یا رطوبت میتواند بر آنها تأثیر بگذارد.
مشخصات آبی (Water Side Parameters)
- دبی جرمی یا حجمی آب (GPM یا L/s): مقدار آبی که در واحد زمان از داخل لولههای کویل جریان مییابد.
- دمای آب ورودی به کویل (Entering Water Temperature - EWT): دمای آب گرمی که از دیگ یا مبدل حرارتی وارد کویل میشود.
- دمای آب خروجی از کویل (Leaving Water Temperature - LWT): دمای آبی که پس از تبادل حرارت با هوا از کویل خارج میشود. تفاوت بین EWT و LWT، "افت دمای آب" (Water Temperature Drop) است.
فرمول اصلی محاسبه ظرفیت حرارتی کویل
ظرفیت حرارتی کویل، اساساً مقدار انرژیی است که در واحد زمان از آب به هوا منتقل میشود و معمولاً با واحد وات (W)، کیلووات (kW) یا بیتییو بر ساعت (BTU/hr) بیان میشود. دو رویکرد اصلی برای این محاسبه وجود دارد: محاسبه از سمت هوا و محاسبه از سمت آب. در یک سیستم ایدهآل، نتایج این دو روش باید بسیار به هم نزدیک باشند.
روش اول: محاسبه از سمت هوا (Air Side Formula)
در این روش، ظرفیت بر اساس تغییر انرژی هوای عبوری محاسبه میشود. فرمول کلی به این صورت است: Q_air = ρ * CFM * Cp * ΔT_air / A جایی که: Q_air = ظرفیت حرارتی بر حسب BTU/hr ρ = چگالی هوا (معمولاً 0.075 lb/ft³ در شرایط استاندارد) CFM = دبی هوای حجمی بر حسب فوت مکعب در دقیقه Cp = ظرفیت حرارتی ویژه هوا در فشار ثابت (معمولاً 0.24 BTU/lb·°F) ΔT_air = اختلاف دمای هوای خروجی و ورودی (LAT - EAT) بر حسب درجه فارنهایت A = ضریب تبدیل واحد (برای این ترکیب خاص، مقدار 1 در نظر گرفته میشود، زیرا مقادیر استاندارد طوری انتخاب شدهاند که نتیجه مستقیماً به BTU/hr برسد). مثال عملی: فرض کنید هوایی با دبی 5000 CFM و دمای 60°F وارد کویل میشود و ما میخواهیم آن را به 100°F برسانیم. Q_air = 0.075 * 5000 * 0.24 * (100 - 60) = 0.075 * 5000 * 0.24 * 40 = 3600 BTU/hr. برای تبدیل به کیلووات: 3600 BTU/hr ÷ 3412 ≈ 1.055 kW.
روش دوم: محاسبه از سمت آب (Water Side Formula)
در این روش، ظرفیت بر اساس انرژی از دسترفته آب محاسبه میشود. فرمول به این شکل است: Q_water = 500 * GPM * ΔT_water جایی که: Q_water = ظرفیت حرارتی بر حسب BTU/hr 500 = ثابت ترکیبی (شامل چگالی آب ≈ 8.33 lb/gal و ظرفیت حرارتی ویژه آب ≈ 1 BTU/lb·°F و ضریب تبدیل 60 دقیقه به ساعت: 8.33 * 60 ≈ 500) GPM = دبی آب بر حسب گالن در دقیقه ΔT_water = اختلاف دمای آب ورودی و خروجی (EWT - LWT) بر حسب درجه فارنهایت مثال عملی: فرض کنید آب با دمای 180°F و دبی 10 GPM وارد کویل میشود و پس از تبادل حرارت با دمای 160°F خارج میشود. Q_water = 500 * 10 * (180 - 160) = 500 * 10 * 20 = 100,000 BTU/hr یا حدود 29.3 kW. توجه: اگر مقادیر دمایی بر حسب سلسیوس و دبی بر حسب لیتر بر ثانیه (L/s) باشد، از فرمول Q = 4.18 * L/s * ΔT °C * 3600 (برای نتیجه بر حسب ژول) یا Q = 4.18 * L/s * ΔT °C (برای نتیجه بر حسب کیلووات) استفاده میشود.
عوامل مؤثر بر انتخاب کویل پس از محاسبه ظرفیت نظری
پس از تعیین ظرفیت حرارتی مورد نیاز، انتخاب کویل مناسب تنها به این عدد ختم نمیشود. فاکتورهای فیزیکی و عملکردی متعددی بر انتخاب نهایی تأثیر میگذارند که مهندس طراح باید آنها را در نظر بگیرد.
سطح و آرایش کویل
مساحت سطح تبادل حرارت (معمولاً با تعداد ردیفهای لوله و فینها تعیین میشود) مستقیماً بر توان انتقال حرارت اثر میگذارد. کویلهای با ردیفهای بیشتر، افت دمای آب بیشتر و صعود دمای هوای بیشتری ایجاد میکنند اما افت فشار هوایی و آبی بالاتری نیز دارند. انتخاب بین کویل 2 ردیفه، 3 ردیفه یا 4 ردیفه بستگی به محدودیتهای فضا و افت فشار مجاز دارد.
افت فشار (Pressure Drop)
هم در سمت هوا و هم در سمت آب، عبور سیال از میان کویل باعث ایجاد مقاومت و در نتیجه افت فشار میشود. افت فشار هوایی بیشازحد، نیاز به فن قویتر و در نتیجه مصرف برق بیشتر را در پی دارد. افت فشار آبی زیاد نیز نیاز به پمپ سیرکولاسیون قویتر و پر مصرفتر ایجاد میکند. کاتالوگ سازندگان کویل، معمولاً نمودارهایی برای ارتباط بین دبی، ظرفیت و افت فشار ارائه میدهند.
سرعت هوا و خطر یخزدگی
در سیستمهایی که هوای بسیار سرد (مثلاً زیر صفر درجه) از روی کویل آبگرم عبور میکند، خطر یخزدگی آب داخل لولهها وجود دارد. سرعت پایین هوا میتواند باعث سرد شدن بیش از حد بخشی از کویل و انجماد موضعی شود. استفاده از ترموستاتهای ضد یخزدگی و کنترلکنندههای دور متغیر پمپ (VFD) برای حفظ حداقل دبی آب در شرایط کمبار، از راهکارهای مقابله با این مشکل است.
نقش نرمافزارها و کاتالوگهای سازنده در انتخاب نهایی
امروزه محاسبات دستی تنها نقطه شروع است. مهندسان برای طراحی دقیق از نرمافزارهای تخصصی انتخاب کویل (Coil Selection Software) استفاده میکنند که توسط خود سازندگان تجهیزات ارائه میشود. در این نرمافزارها، شما پارامترهای ورودی (دبی هوا، دبی آب، دماهای ورودی، افت فشار مجاز و ...) را وارد میکنید و نرمافزار چندین مدل کویل از محصولات آن شرکت را که واجد شرایط هستند، به همراه جزئیات کامل فنی پیشنهاد میدهد. همچنین، مطالعه دقیق کاتالوگ سازنده برای فهمیدن جنس لوله (معمولاً مس)، جنس فین (آلومینیوم یا مس)، نوع اتصالات، حداقل و حداکثر دما و فشار مجاز کاری و ضمانت محصول، مرحله نهایی و ضروری انتخاب است. هرگز یک کویل را تنها بر اساس ظرفیت اسمی انتخاب نکنید؛ تطبیق کامل با شرایط پروژه کلید موفقیت است.
جمعبندی و توصیههای پایانی
محاسبه ظرفیت کویل آبگرم، یک فرآیند مهندسی است که با تعیین بار گرمایشی فضای مورد نظر آغاز و با انتخاب هوشمندانه یک قطعه از میان گزینههای بازار به پایان میرسد. به خاطر داشته باشید که: 1. همیشه از روشهای محاسباتی معتبر (مانند استانداردهای ASHRAE) و با در نظر گرفتن تمام تلفات حرارتی ساختمان استفاده کنید. 2. محاسبه را هم از سمت هوا و هم از سمت آب انجام دهید تا از صحت آن اطمینان حاصل کرده و دبی آب مورد نیاز را نیز به دست آورید. 3. عوامل عملی مانند افت فشار، فضای فیزیکی موجود برای نصب و قابلیت سرویسدهی را فراموش نکنید. 4. برای پروژههای متوسط و بزرگ، انتخاب نهایی کویل را به کمک نرمافزارهای سازنده و مشورت با مهندس باتجربه انجام دهید. رعایت این اصول، نه تنها آسایش حرارتی ساکنین را تضمین میکند، بلکه با جلوگیری از بزرگ یا کوچک کردن بیش از حد سیستم، در مصرف انرژی و هزینههای عملیاتی ساختمان صرفهجویی قابل توجهی خواهد داشت.
